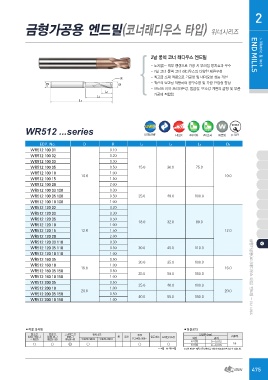

Page 475 - widin

B2

금형가공용 엔드밀(코너래디우스 타입) 위너시리즈
> Metric & Inch

END MILLS

D
D3
R 2날 롱넥 코너 래디우스 엔드밀

L1 - 노치없는 넥부 형상으로 가공 시 부러짐 방지효과 우수
L2 - 2날 코너 롱넥 코너 래디우스의 다양한 제원구성
L3 - 최고급 소재 적용으로 가공성 및 내마모성 성능 개선
- 최신의 W코팅 적용하여 공구수명 및 가공 안정성 향상
- HRc55 이하 프리하든강, 합금강, 탄소강 계열의 금형 및 부품

가공에 적합함

WR512 ...series ULTRA FINE 2 30 R R 절삭조건

L1 HELIX ±0.01 ±0.015 W코팅 p.1021

L2 Φ6이하 Φ6초과 D3

EDP. No. D R L3
WR512 100 01 10.0 0.10
WR512 100 02 0.20 15.0 30.0 75.0
WR512 100 03 12.0 0.30 10.0
WR512 100 05 16.0 0.50
WR512 100 10 20.0 1.00 25.0 40.0 100.0
WR512 100 15 1.50
WR512 100 20 2.00 18.0 32.0 80.0 금형가공용(코너래디우스 타입) 엔드밀 - 위너 시리즈
WR512 100 03 100 0.30 12.0
WR512 100 05 100 0.50
WR512 100 10 100 1.00 30.0 45.0 110.0
WR512 120 02 0.20
WR512 120 03 0.30 20.0 35.0 100.0
WR512 120 05 0.50 16.0
WR512 120 10 1.00
WR512 120 15 1.50 35.0 50.0 150.0
WR512 120 20 2.00
WR512 120 03 110 0.30 25.0 40.0 100.0
WR512 120 05 110 0.50 20.0
WR512 120 10 110 1.00
WR512 160 05 0.50 40.0 55.0 150.0
WR512 160 10 1.00
WR512 160 05 150 0.50
WR512 160 10 150 1.00
WR512 200 05 0.50
WR512 200 10 1.00
WR512 200 05 150 0.50
WR512 200 10 150 1.00

■적용 피삭재 ■허용공차

탄소강 합금강 프리하든강 열처리강 동 흑연 주철 알루미늄 스테인리스강 인선부 (mm) 자루부
(S45C, S55C...) (SCM, SK...) (NAK...) ~HRc55 SKD61 ~HRc55 SKD11 FCD400. 500~ 외경 공차
HB225~325
~ HB225 HRc30~50 ○ ○○ 6 이하 0~-0.012 h6
○ 6 이상 0~-0.015
○ ◎

○:적합 ◎:매우적합 ※상기 제원은 제품의 품질향상을 위하여 예고없이 변경될 수 있습니다.

475
