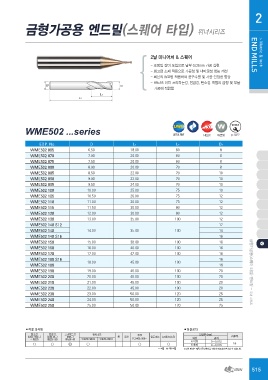

금형가공용 엔드밀(스퀘어 타입) 위너시리즈 B2

> Metric & Inch

END MILLS

D
D2
2날 미니어처 & 스퀘어

- 초정밀 장비 도입으로 날부 0.03mm 가공 실현
- 최고급 소재 적용으로 가공성 및 내마모성 성능 개선
- 최신의 W코팅 적용하여 공구수명 및 가공 안정성 향상
- HRc55 이하 프리하든강, 합금강, 탄소강 계열의 금형 및 부품

가공에 적합함

L1
L2

WME502 ...series 2 30 절삭조건

ULTRA FINE HELIX W코팅 p.1022

EDP. No. D L1 L2 D2
WME502 065 6.50 18.00 60 8
WME502 070 7.00 20.00 60 8
WME502 075 7.50 20.00 60 8
WME502 080 8.00 20.00 70 8
WME502 085 8.50 22.00 70 10
WME502 090 9.00 22.00 70 10
WME502 095 9.50 24.00 70 10
WME502 100 10.00 25.00 75 10
WME502 105 10.50 26.00 75 12
WME502 110 11.00 30.00 75 12
WME502 115 11.50 30.00 80 12
WME502 120 12.00 30.00 80 12
WME502 130 13.00 35.00 100 12
WME502 140 S12 12
WME502 140 14.00 35.00 100 14
WME502 140 S16 16
WME502 150 15.00 38.00 100 16 금형가공용(스퀘어 타입) 엔드밀 - 위너 시리즈
WME502 160 16.00 40.00 100 16
WME502 170 17.00 42.00 100 16
WME502 180 S16 16
WME502 180 18.00 45.00 100 18
WME502 190 20
WME502 200 19.00 45.00 100 20
WME502 210 20.00 45.00 100 20
WME502 220 21.00 45.00 100 20
WME502 230 22.00 45.00 100 25
WME502 240 23.00 50.00 120 25
WME502 250 24.00 50.00 120 25
25.00 50.00 120

■적용 피삭재 ■허용공차

탄소강 합금강 프리하든강 열처리강 동 흑연 주철 알루미늄 스테인리스강 인선부 (mm) 자루부
(S45C, S55C...) (SCM, SK...) (NAK...) ~HRc55 SKD61 ~HRc55 SKD11 FCD400. 500~ 외경 공차
HB225~325
~ HB225 HRc30~50 ○ ○○ 6 이하 0~-0.012 h6
○ 6 초과 0~-0.015
○ ◎

○:적합 ◎:매우적합 ※상기 제원은 제품의 품질향상을 위하여 예고없이 변경될 수 있습니다.
