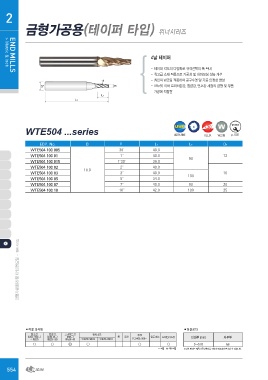

Page 554 - widin

2

금형가공용(테이퍼 타입) 위너시리즈
D
4날 테이퍼
D2
- 테이퍼 각도의 다양화로 규격선택의 폭 확대
TEANPDSMILLS - 최고급 소재 적용으로 가공성 및 내마모성 성능 개선
- 최신의 W코팅 적용하여 공구수명 및 가공 안정성 향상
> Metric & Inch - HRc55 이하 프리하든강, 합금강, 탄소강 계열의 금형 및 부품
θ
가공에 적합함
L1
L2

4 30 절삭조건

WTE504 ...series ULTRA FINE HELIX W코팅 p.1031

EDP. No. D θ L1 L2 D2
WTE504 100 005 10.0 30` 12
WTE504 100 01 1˚ 40.0
WTE504 100 015 1˚30` 16
WTE504 100 02 2˚ 40.0 90 20
WTE504 100 03 3˚ 38.0 25
WTE504 100 05 5˚
WTE504 100 07 7˚ 40.0
WTE504 100 10 10˚
40.0 100
34.0

40.0 90

42.0 100

금형가공용(라핑 타입)엔드밀 - 위너 시리즈

■적용 피삭재 ■허용공차

탄소강 합금강 프리하든강 열처리강 동 흑연 주철 알루미늄 스테인리스강 인선부 (mm) 자루부
(S45C, S55C...) (SCM, SK...) (NAK...) ~HRc55 SKD61 ~HRc55 SKD11 FCD400. 500~
HB225~325
~ HB225 HRc30~50 ○ ○○ 0~-0.03 h6
○
○ ◎

○:적합 ◎:매우적합 ※상기 제원은 제품의 품질향상을 위하여 예고없이 변경될 수 있습니다.

554
