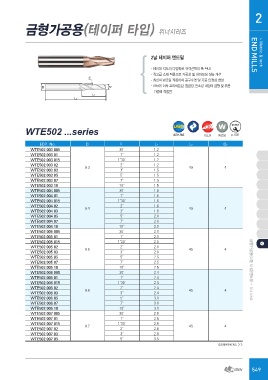

P. 549
금형가공용(테이퍼 타입) 위너시리즈 B2
> Metric & Inch
END MILLS
D
D2
θ˚ 2날 테이퍼 엔드밀
L1 - 테이퍼 각도의 다양화로 규격선택의 폭 확대
L2 - 최고급 소재 적용으로 가공성 및 내마모성 성능 개선
- 최신의 W코팅 적용하여 공구수명 및 가공 안정성 향상
- HRc55 이하 프리하든강, 합금강, 탄소강 계열의 금형 및 부품
가공에 적합함
2 30 절삭조건
WTE502 ...series ULTRA FINE HELIX W코팅 p.1031
EDP. No. D θ L1 L2 D2
0.3
WTE502 003 005 0.4 30` 1.2
WTE502 003 01 0.5 1˚
WTE502 003 015 0.6 1˚30` 1.2
WTE502 003 02 0.7 2˚
WTE502 003 03 3˚ 1.2
WTE502 003 05 5˚
WTE502 003 07 7˚ 1.2 40 4
WTE502 003 10 10˚ 1.5
WTE502 004 005 30`
WTE502 004 01 1˚ 1.5
WTE502 004 015 1˚30`
WTE502 004 02 2˚ 1.5
WTE502 004 03 3˚
WTE502 004 05 5˚ 1.5
WTE502 004 07 7˚
WTE502 004 10 10˚ 1.6
WTE502 005 005 30`
WTE502 005 01 1˚ 1.6
WTE502 005 015 1˚30`
WTE502 005 02 2˚ 1.6
WTE502 005 03 3˚
WTE502 005 05 5˚ 1.6 40 4
WTE502 005 07 7˚ 1.6
WTE502 005 10 10˚
WTE502 006 005 30` 2.0
WTE502 006 01 1˚
WTE502 006 015 1˚30` 2.0
WTE502 006 02 2˚
WTE502 006 03 3˚ 2.0
WTE502 006 05 5˚
WTE502 006 07 7˚ 2.0
WTE502 006 10 10˚
WTE502 007 005 30` 2.0
WTE502 007 01 1˚
WTE502 007 015 1˚30` 2.0 금형가공용(라핑 타입)엔드밀 - 위너 시리즈
WTE502 007 02 2˚
WTE502 007 03 3˚ 2.0 45 4
WTE502 007 05 5˚ 2.0
2.5
2.5
2.5
2.4
2.4
2.4
2.4 45 4
2.4
3.0
3.0
3.0
2.8
2.8
2.8 45 4
2.8
2.8
3.5
다음페이지에 계속
