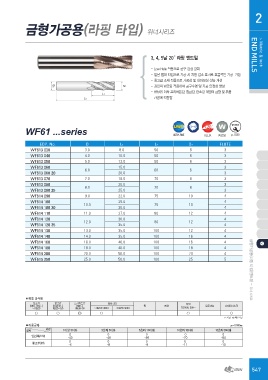

Page 547 - widin

금형가공용(라핑 타입) 위너시리즈 B2

> Metric & Inch

END MILLS

D
D2
3, 4, 5날 20˚라핑 엔드밀
L1
L2 - Low Helix 적용으로 공구 강성 강화
- 밑날 챔퍼 타입으로 가공 시 치핑 감소 효과로 효율적인 가공 가능
- 최고급 소재 적용으로 가공성 및 내마모성 성능 개선
- 최신의 W코팅 적용하여 공구수명 및 가공 안정성 향상
- HRc55 이하 프리하든강, 합금강, 탄소강 계열의 금형 및 부품

가공에 적합함

WF61 ...series 3~5 20 절삭조건
ULTRA FINE
HELIX W코팅 p.1030

EDP. No. D L1 L2 D2 FLUTE

WF613 030 3.0 8.0 50 63

WF613 040 4.0 10.0 50 63

WF613 050 5.0 13.0 50 63

WF613 060 6.0 15.0 60 6 3
WF613 060 20 20.0 3

WF613 070 7.0 18.0 70 83

WF613 080 8.0 20.0 70 8 3
WF613 080 25 25.0 3

WF614 090 9.0 22.0 75 10 4

WF614 100 10.0 25.0 75 10 4
WF614 100 30 30.0 4

WF614 110 11.0 27.0 80 12 4

WF614 120 12.0 30.0 80 12 4
WF614 120 35 35.0 4

WF614 130 13.0 35.0 100 12 4

WF614 140 14.0 35.0 100 16 4

WF614 160 16.0 40.0 100 16 4 금형가공용(라스퀘핑어타입타입)엔)드엔드밀밀- -위너위너시리시즈리즈

WF614 180 18.0 40.0 100 18 4

WF614 200 20.0 50.0 100 20 4

WF615 250 25.0 50.0 100 25 5

■적용 피삭재 합금강 프리하든강 열처리강 동 흑연 주철 알루미늄 스테인리스강
(SCM, SK...) (NAK...) FCD400. 500~
탄소강 HB225~325 ~HRc55 SKD61 ~HRc55 SKD11 ○
(S45C, S55C...) HRc30~50
○ ○ ○ ○:적합 ◎:매우적합
~ HB225 ◎

○

■허용공차 1이상 3이하 3초과 6이하 6초과 10이하 10초과 18이하 ㎛=1/1000㎜
공차 외경
0 0 0 0 18초과 30이하
인선부(h10) -40 -48 -58 -70 0
0 0 0 0 -84
생크부(h6) -6 -8 -9 -11 0
-13
