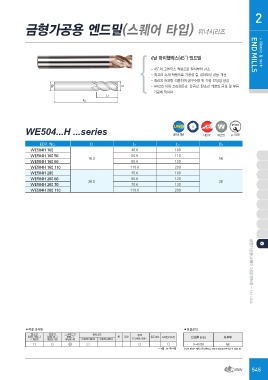

Page 545 - widin

금형가공용 엔드밀(스퀘어 타입) 위너시리즈 B2

> Metric & Inch

END MILLS

D
D2
4날 하이헬릭스(45˚) 엔드밀
L1
L2 - 45˚의 고헬릭스 적용으로 절삭부하 감소
- 최고급 소재 적용으로 가공성 및 내마모성 성능 개선
- 최신의 W코팅 적용하여 공구수명 및 가공 안정성 향상
- HRc55 이하 프리하든강, 합금강, 탄소강 계열의 금형 및 부품

가공에 적합함

WE504...H ...series 4 45 절삭조건

ULTRA FINE HELIX W코팅 p.1028

EDP. No. D L1 L2 D2
WE504H 160 16.0 40.0 100
WE504H 160 50 50.0 110 16
WE504H 160 60 20.0 60.0 120
WE504H 160 110 110.0 200 20
WE504H 200 45.0 100
WE504H 200 60 60.0 120
WE504H 200 70 70.0 130
WE504H 200 110 110.0 200

금형가공용(스퀘어 타입)엔드밀 - 위너 시리즈

■적용 피삭재 ■허용공차

탄소강 합금강 프리하든강 열처리강 동 흑연 주철 알루미늄 스테인리스강 인선부 (mm) 자루부
(S45C, S55C...) (SCM, SK...) (NAK...) ~HRc55 SKD61 ~HRc55 SKD11 FCD400. 500~
HB225~325
~ HB225 HRc30~50 ○ ○○ 0~-0.030 h6
○
○ ◎

○:적합 ◎:매우적합 ※상기 제원은 제품의 품질향상을 위하여 예고없이 변경될 수 있습니다.

545
