2

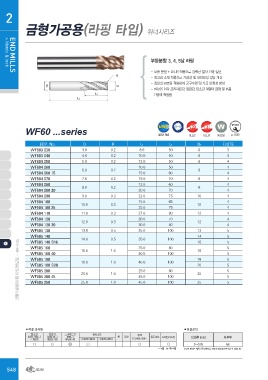

금형가공용(라핑 타입) 위너시리즈
D
R 부등분할 3, 4, 5날 라핑
D2
- 부등 분할 + 코너R 적용으로 강력한 절삭 가공 실현
TEANPDSMILLS - 최고급 소재 적용으로 가공성 및 내마모성 성능 개선
- 최신의 W코팅 적용하여 공구수명 및 가공 안정성 향상
> Metric & Inch - HRc55 이하 프리하든강, 합금강, 탄소강 계열의 금형 및 부품

L1 가공에 적합함
L2

WF60 ...series 3~5 29 31 W코팅 절삭조건
ULTRA FINE
HELIX HELIX p.1030

EDP. No. D R L1 L2 D2 FLUTE

WF603 030 3.0 0.2 8.0 50 63

WF603 040 4.0 0.2 10.0 50 63

WF604 050 5.0 0.2 13.0 50 64

WF604 060 6.0 0.2 10.0 50 6 4
WF604 060 15 15.0 60 4

WF604 070 7.0 0.2 18.0 70 84

WF604 080 8.0 0.2 12.0 60 8 4
WF604 080 20 20.0 70 4

WF604 090 9.0 0.3 22.0 75 10 4

WF604 100 10.0 0.3 15.0 65 10 4
WF604 100 25 25.0 75 4

WF604 110 11.0 0.3 27.0 80 12 4

WF604 120 12.0 0.3 20.0 70 12 4
WF604 120 30 30.0 80 4

WF605 130 13.0 0.5 35.0 100 12 5

WF605 140 14.0 0.5 35.0 100 14 5
WF605 140 S16
금형가공용(라핑 타입)엔드밀 - 위너 시리즈 16 5

WF605 160 16.0 1.0 25.0 80 16 5
WF605 160 40 40.0 100 5

WF605 180 18.0 1.0 40.0 100 18 5
WF605 180 S20
20 5

WF605 200 20.0 1.0 25.0 80 20 5
WF605 200 45 45.0 100 5

WF605 250 25.0 1.0 45.0 100 25 5

■적용 피삭재 ■허용공차

탄소강 합금강 프리하든강 열처리강 동 흑연 주철 알루미늄 스테인리스강 인선부 (mm) 자루부
(S45C, S55C...) (SCM, SK...) (NAK...) ~HRc55 SKD61 ~HRc55 SKD11 FCD400. 500~
HB225~325
~ HB225 HRc30~50 ○ ○○ 0~-0.05 h6
○
○ ◎

○:적합 ◎:매우적합 ※상기 제원은 제품의 품질향상을 위하여 예고없이 변경될 수 있습니다.
