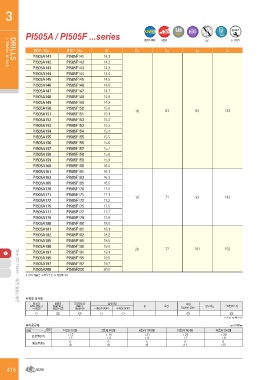

3 고속가공용 드릴PI505A

/ PI505F ...series파워맥스 드릴 HH ▶5xD 절삭조건
140°
DRILLS ULTRA FINE HELIX m7
p.1035
> Metric & Inch
EDP. No. EDP. No. D D2 L1 L2 L3
고속가공용 드릴 - 파워맥스 드릴 시리즈 PI505A141 PI505F141 14.1 16 63 83 133
PI505A142 PI505F142 14.2
PI505A143 PI505F143 14.3 18 71 93 143
PI505A144 PI505F144 14.4 20 77 101 153
PI505A145 PI505F145 14.5
PI505A146 PI505F146 14.6
PI505A147 PI505F147 14.7
PI505A148 PI505F148 14.8
PI505A149 PI505F149 14.9
PI505A150 PI505F150 15.0
PI505A151 PI505F151 15.1
PI505A152 PI505F152 15.2
PI505A153 PI505F153 15.3
PI505A154 PI505F154 15.4
PI505A155 PI505F155 15.5
PI505A156 PI505F156 15.6
PI505A157 PI505F157 15.7
PI505A158 PI505F158 15.8
PI505A159 PI505F159 15.9
PI505A160 PI505F160 16.0
PI505A161 PI505F161 16.1
PI505A163 PI505F163 16.3
PI505A165 PI505F165 16.5
PI505A170 PI505F170 17.0
PI505A171 PI505F171 17.1
PI505A172 PI505F172 17.2
PI505A175 PI505F175 17.5
PI505A177 PI505F177 17.7
PI505A178 PI505F178 17.8
PI505A180 PI505F180 18.0
PI505A181 PI505F181 18.1
PI505A182 PI505F182 18.2
PI505A185 PI505F185 18.5
PI505A190 PI505F190 19.0
PI505A191 PI505F191 19.1
PI505A195 PI505F195 19.5
PI505A197 PI505F197 19.7
PI505A200 PI505F200 20.0

※ 상기 제품은 고객의 주문 시 생산합니다.

■적용 피삭재 합금강 프리하든강 열처리강 동 흑연 주철 알루미늄 스테인리스강
(SCM, SK...) (NAK...) FCD400. 500~
탄소강 HB225~325 ~HRc55 SKD61 ~HRc55 SKD11 ◎
(S45C, S55C...) HRc30~50
◎ ○○ ◎ ○:적합 ◎:매우적합
~ HB225 ◎

○

■허용공차 1이상 3이하 3초과 6이하 6초과 10이하 10초과 18이하 ㎛=1/1000㎜
공차 외경
＋12 ＋16 ＋21 ＋25 18초과 30이하
인선부(m7) ＋2 ＋4 ＋6 ＋7 ＋29
0 0 0 0 ＋8
생크부(h6) -6 -8 -9 -11 0
-13
