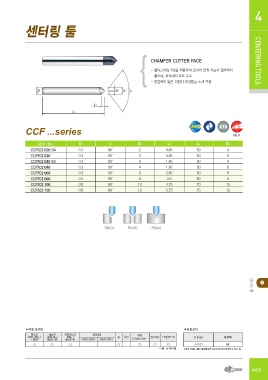

센터링 툴 4

CHAMFER CUTTER FACE

- 헬릭스타입 2날을 적용하여 모서리 면취 가공시 절삭력이
좋으며, 피삭재의 조도 우수

- 항절력이 높은 미립자 초경합금 소재 적용
CENTERING TOOLS

D2
D1
D3

L1
L2

CCF ...series 25

HELIX

EDP. No. D1 θ D2 L1 L2 D3
CCF502 020 S4 0.3 90˚ 2 0.85 50 4
CCF502 020 0.3 90˚ 2 0.85 50 6
CCF502 040 S4 0.3 90˚ 4 1.85 50 4
CCF502 040 0.3 90˚ 4 1.85 50 6
CCF502 060 0.3 90˚ 6 2.85 50 6
CCF502 080 0.4 90˚ 8 3.8 60 8
CCF502 100 0.5 90˚ 10 4.75 70 10
CCF502 120 0.5 90˚ 12 5.75 75 12

가능(○) 가능(○) 가능(△)

센터링 툴

■적용 피삭재 ■허용공차

탄소강 합금강 프리하든강 열처리강 동 흑연 주철 알루미늄 스테인리스강 D (mm) 자루부
(S45C, S55C...) (SCM, SK...) (NAK...) ~HRc55 SKD61 ~HRc55 SKD11 FCD400. 500~
HB225~325 ○ ○○
~ HB225 HRc30~50 ○ ±0.01 h6
○ ○:적합 ◎:매우적합
○ ○

※상기 제원은 제품의 품질향상을 위하여 예고없이 변경될 수 있습니다.
