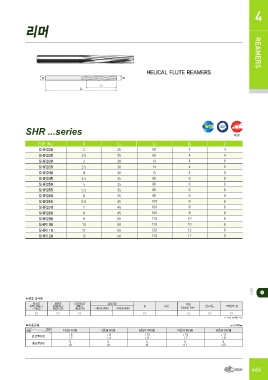

리머
REAMERS

D
D2
HELICAL FLUTE REAMERS

L1
L2

SHR ...series 4&6 7

HELIX

EDP. No. D L1 L2 D2 Z
4
SHR020 2 25 60 4 4
6
SHR025 2.5 25 60 4 6
6
SHR030 3 28 70 4 6
6
SHR035 3.5 30 75 4 6
6
SHR040 4 30 75 4 6
6
SHR045 4.5 35 80 6 6
6
SHR050 5 35 80 6 6
6
SHR055 5.5 35 80 6 6

SHR060 6 35 80 6

SHR065 6.5 45 100 8

SHR070 7 45 100 8

SHR080 8 45 100 8

SHR090 9 50 110 10

SHR100 10 50 110 10

SHR110 11 50 120 12

SHR120 12 50 120 12

리머

■적용 피삭재 합금강 프리하든강 열처리강 동 흑연 주철 알루미늄 스테인리스강
(SCM, SK...) (NAK...) FCD400. 500~
탄소강 HB225~325 ~HRc55 SKD61 ~HRc55 SKD11 ○ ○ ○
(S45C, S55C...) HRc30~50
○ ○ ○:적합 ◎:매우적합
~ HB225 ○

○

■허용공차 1이상 3이하 3초과 6이하 6초과 10이하 10초과 18이하 ㎛=1/1000㎜
공차 외경
＋6 ＋9 ＋12 ＋15 18초과 30이하
인선부(m5) ＋2 ＋4 ＋6 ＋7 ＋17
0 0 0 0 ＋8
생크부(h6) -6 -8 -9 -11 0
-13
