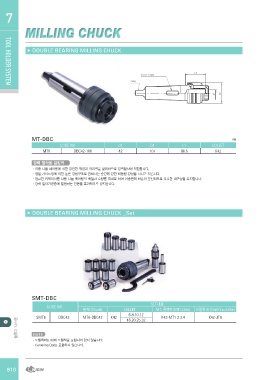

Page 810 - widin
P. 810

TOOL HTOOOLLDHEOLRDER SYSTEM7
                                MILLING CHUCK

                                       ▶ DOUBLE BEARING MILLING CHUCK

                                     MT-DBC                                                                         ㎜

                                             CODE NO.                      d1 D1 L1                        COLLET
                                                                                                             K42
                                     MT6 DBC42-100 42 107 96.5

                                      강력 절삭용 밀링척

                                     ㆍ이 중 니들 베어링에 의한 강인한 척킹과 파지력을 발휘하므로 강력절삭에 적합합니다.
                                     ㆍ정밀 가이드링에 의한 높은 강성구조로 굽혀지는 순간에 강한 비틀림 강성을 지니고 있습니다.
                                     ㆍ정교한 리테이너를 사용 니들 베어링의 배열과 수량를 최대로 하여 이송면에 하중이 분산되므로 우수한 내구성을 유지합니다.
                                     ㆍ강력 절삭가공중에 발생하는 진동을 효과적으로 방지합니다.

                                     ▶ DOUBLE BEARING MILLING CHUCK _Set

                                     SMT-DBC                                            SET내용

                                                CODE NO.  본체 (Chuck)       COLLET       MT. 콜렛트 (MT Collet) 드릴척 바 (Drill Chuck Bar)
                                                          MT6-DBC42
                            툴홀더 시스템  SMT6    DBC42                    K42   6.8.10.12   K42-MT1.2.3.4      K42-JT6
                                                                           16.20.25.32

                                      NOTE

                                     ㆍ드릴척바(JT6)에 드릴척을 포함되어 있지 않습니다.
                                     ㆍCentering Bar는 포함하지 않습니다.

                            810
