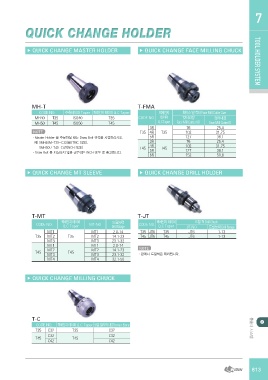

P. 813

QUICK CHANGE HOLDER                                                                                                  TOOL HOLDER7

▶ QUICK CHANGE MASTER HOLDER                      ▶ QUICK CHANGE FACE MILLING CHUCK                                             TOOL HOLDER SYSTEM

MH-T                                              T-FMA

     CODE NO.  주축테이퍼 Taper 퀵체인지 페이퍼 Q.C Taper                    퀵체인지      훼이스 밀 컥터 Face Mill Cutter Size
  MH40 T35                                        CODE NO. 테이퍼
  MH50 T45     ISO40              T35                                          컷터외경                컷터내경
                                                                Q.C Taper  Face Mill Cutter OD  Face Mill Cutter ID
               ISO50              T45
                                                        3R                 76 25.4
 NOTE                                             T35 4R     T35           102 31.75
                                                        5R   T45           127 38.1
ㆍMaster Holder 를 주문하실 때는 Draw Bolt 규격을 지정하십시오.          3R                 76 25.4
  예) SMH40M-T35-C32(METRIC SIZE),                       4R                 102 31.75
      SMH50U-T45-C42(INCH SIZE)                   T45   5R                 127 38.1

ㆍDraw Bolt 를 지정하지 않을 경우에는 INCH SIZE 로 출고됩니다.            6R                 152 50.8

▶ QUICK CHANGE MT SLEEVE                          ▶ QUICK CHANGE DRILL HOLDER

T-MT                                              T-JT

CODE NO.       퀵체인지 테이퍼    MT-NO  드릴능력            CODE  NO.  퀵체인지 테이퍼      드릴 척 Drill Chuck
                Q.C Taper   MT1   Drill Range                 Q.C Taper
                            MT2    2.0-14                                  JT.NO                드릴능력 Drill Range
      MT1          T35      MT3   14.1-23         T35 JT6    T35           JT6 1-13
T35 MT2                     MT1   23.1-32         T45 JT6    T45           JT6 1-13
      MT3          T45      MT2    2.0-14
      MT1                   MT3   14.1-23
      MT2                   MT4   23.1-32          NOTE
T45   MT3                         32.1-50         ㆍ판매시 드릴척은 제외됩니다.

      MT4

▶ QUICK CHANGE MILLING CHUCK

T-C                                                                                                                  툴홀더 시스템

CODE NO. 퀵체인지 테이퍼 Q.C Taper 싱글 밀리척 내경 Inner Bore

T35 C32        T35                C32

T45   C32      T45                C32
      C42                         C42

                                                                                                                     813
