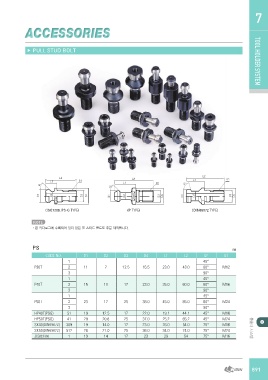

ACCESSORIES TOOL HOLDER7

▶ PULL STUD BOLT TOOL HOLDER SYSTEM

(ISO7388, PS-G TYPE) (P TYPE) (DIN69872 TYPE)

NOTE
ㆍ본 카다로그에 수록되어 있지 않은 풀 스터드 볼트도 주문 제작됩니다.

PS ㎜

CODE NO. 1 D1 D2 D3 D4 L1 L2 Q° G1 툴홀더 시스템
2 45°
P30T 3 11 7 12.5 16.5 23.0 43.0 60° M12
1 90°
P40T 2 15 10 17 23.0 35.0 60.0 45°
3 60° M16
P50T 1 23 17 25 38.0 45.0 85.0 90°
2 45°
HP40T(PSG) 3 19 12.5 17 22.0 19.1 44.1 60° M24
HP50T(PSG) 51 29 20.8 25 37.0 25.2 65.2 90°
SK40(DIN69872) 41 19 14.0 17 23.0 26.0 54.0 45° M16
SK50(DIN69872) 309 28 21.0 25 36.0 34.0 74.0 45° M24
JIS(6339) 512 19 14 17 23 29 54 75° M16
1 75° M24
75° M16
