P. 22

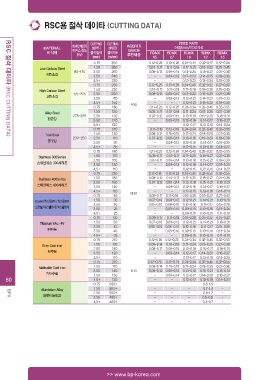

RSC용 절삭 데이타 (CUTTING DATA)
RSC 절삭 데이타 (RSC CUTTING DATA) MATERIAL HARDNESS CUTTING CUTTING INSERTS RDMX FEED RATE RDMX
피삭재 비커스 경도 DEPTH SPEED GRADE 05 이송(mm/TOOTH) 16
절삭깊이 절삭속도 추천재종
(HV) (mm) (m/min) RDMX RDMX RDMX
07 10 12
0.75 300 0.12-0.25 0.13-0.26 0.24-0.44 0.32-0.57 0.37-0.06
Low Carbon Steel 85-175 1.50 280 0.10-0.17 0.11-0.18 0.17-0.31 0.18-0.32 0.25-0.45
저탄소강 2.50 260 0.08-0.13 0.09-0.15 0.13-0.24 0.15-0.27 0.21-0.38
3.50 240
- 0.09-0.13 0.12-0.23 0.14-0.25 0.18-0.33
4.5+ 220 - - 0.12-0.23 0.13-0.24 0.16-0.30
0.75 250 0.12-0.25 0.13-0.26 0.24-0.40 0.32-0.52 0.37-0.60
High Carbon Steel 175-225 1.50 230 0.10-0.17 0.11-0.18 0.17-0.28 0.18-0.30 0.25-0.45
고탄소강 2.50 200 0.08-0.13 0.09-0.15 0.13-0.22 0.15-0.25 0.21-0.38
3.50 170
- 0.09-0.13 0.12-0.21 0.14-0.23 0.18-0.33
4.5+ 150 P30 - - 0.12-0.21 0.13-0.22 0.16-0.30
0.75 180 0.11-0.23 0.12-0.23 0.24-0.34 0.32-0.45 0.32-0.55
Alloy Steel 275-325 1.50 150 0.08-0.17 0.10-0.18 0.17-0.24 0.18-0.25 0.21-0.36
합금강 2.50 130 0.07-0.12 0.09-0.15 0.13-0.19 0.15-0.20 0.18-0.31
3.50 120
- 0.09-0.13 0.12-0.18 0.14-0.17 0.16-0.27
4.5+ 100 - - 0.12-0.17 0.13-0.16 0.14-0.24
0.75 150 0.11-0.19 0.12-0.19 0.24-0.34 0.32-0.45 0.32-0.55
Tool Steel 200-250 1.50 130 0.08-0.12 0.10-0.15 0.17-0.24 0.18-0.25 0.21-0.35
공구강 2.50 110 0.07-0.12 0.09-0.13 0.13-0.18 0.15-0.20 0.18-0.30
3.50 95
- 0.09-0.12 0.12-0.16 0.14-0.17 0.16-0.25
4.5+ 85 - - 0.12-0.15 0.13-0.16 0.14-0.22
0.75 180 0.11-0.25 0.12-0.24 0.24-0.40 0.32-0.52 0.32-0.55
Stainless 300Series 1.50 170 0.08-0.17 0.10-0.17 0.17-0.25 0.18-0.27 0.21-0.35
스테인레스 300시리즈 2.50 150 0.07-0.11 0.09-0.14 0.13-0.18 0.15-0.21 0.18-0.30
3.50 130 0.12-0.16 0.14-0.17 0.16-0.25
- 0.09-0.12
4.5+ 110 - - 0.12-0.15 0.13-0.16 0.14-0.22
0.75 220 0.11-0.19 0.12-0.24 0.24-0.40 0.32-0.52 0.32-0.55
Stainless 400Series 1.50 180 0.08-0.12 0.10-0.17 0.17-0.25 0.18-0.27 0.21-0.36
스테인레스 400시리즈 2.50 160 0.07-0.12 0.09-0.14 0.13-0.18 0.15-0.21 0.18-0.31
3.50 140 0.12-0.16 0.14-0.17 0.16-0.27
- 0.09-0.12
4.5+ 110 M30 - - 0.12-0.15 0.13-0.16 0.14-0.24
0.75 45 0.09-0.17 0.11-0.18 0.16-0.28 0.25-0.37 0.27-0.42
Inconel/하스텔로이/와스팔로이 1.50 35 0.07-0.10 0.09-0.12 0.12-0.21 0.14-0.21 0.18-0.31
인코넬/하스텔로이/와스팔로이 2.50 30 0.05-0.10 0.06-0.10 0.10-0.16 0.11-0.17 0.15-0.26
3.50 25 0.10-0.16 0.13-0.24
- 0.05-0.10 0.09-0.15
4.5+ 25 - - 0.09-0.15 0.10-0.15 0.11-0.19
0.75 60 0.09-0.17 0.11-0.18 0.16-0.28 0.25-0.37 0.27-0.42
Titanium 6AL-4V 1.50 50 0.07-0.10 0.09-0.12 0.12-0.21 0.14-0.21 0.18-0.31
티타늄 2.50 45 0.05-0.10 0.06-0.10 0.10-0.16 0.11-0.17 0.15-0.26
3.50 40 0.10-0.16 0.13-0.24
- 0.05-0.10 0.09-0.15
4.5+ 35 - - 0.09-0.15 0.10-0.15 0.11-0.19
0.75 210 0.12-0.20 0.12-0.23 0.24-0.34 0.32-0.45 0.32-0.55
Grey Cast iron 1.50 170 0.09-0.14 0.10-0.18 0.17-0.24 0.18-0.25 0.21-0.36
회주철 2.50 140 0.08-0.12 0.09-0.15 0.13-0.18 0.15-0.21 0.18-0.31
3.50 120
- 0.09-0.14 0.12-0.17 0.14-0.20 0.16-0.27
4.5+ 110 - - 0.12-0.17 0.13-0.18 0.14-0.24
0.75 210 0.12-0.20 0.12-0.23 0.24-0.34 0.32-0.45 0.32-0.55
Malleable Cast iron 1.50 170 0.09-0.14 0.10-0.18 0.17-0.24 0.18-0.25 0.21-0.36
2.50 140 K10 0.08-0.12 0.09-0.15 0.13-0.18 0.15-0.21 0.18-0.31
가단주철 3.50 130
4.5+ 120 - 0.09-0.14 0.12-0.17 0.14-0.20 0.16-0.27
80 - - 0.12-0.17 0.13-0.18 0.14-0.24
0.75 500+ - - - 0.8-1.5 -
Aluminium Alloy 1.50 500+ - - - 0.7-1.4 -
알루미늄합금 2.50 500+
3.50 450+ - - - 0.6-1.2 -
- - - 0.5-0.8 -
4.5+ 400+ - - - 0.3-0.7 -
