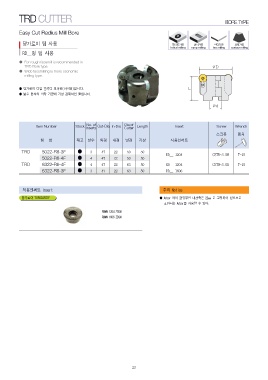

TRD CUTTER BORE TYPE
Easy Cut Radius Mill Bore 헬리칼가공 경사가공 바닥가공 외곽가공
helical milling ramp milling face milling contour milling
당가로이 팁 사용
RD__형 팁 사용
● For rough facemill is recommended in
TRD Bore type.
● Wide facemilling is more economic
milling type.
● 당가로이 타입 알카타 보아형(아버형)입니다.
● 넓은 면적의 바닥 가공에 가장 경제적인 툴입니다.
Item Number Stock No. of Out-Dia In-Dia Dia of Length Insert Screw Wrench
Inserts Cutter 스크류 렌치
사용인서트
TRD 형번 재고 날수 외경 내경 날경 기장 CSTB-3.5H T-15
TRD RD__ 1204 CSTB-3.5H T-15
5022-R6-3F ● 3 47 22 50 50 RD__ 1204
5022-R6-4F ● 4 47 22 50 50 RD__ 1606
6322-R6-4F ● 4 47 22 63 50
6322-R8-3F ● 3 47 22 63 50
적용인써트 Insert 주의 Notice
당가로이 TUNGAROY ● Arbor 와의 결합부인 내경측은 22㎜ 로 고정되어 있으므로
호환되는 Arbor를 사용할 수 있다.
RDMW 1204 ZDSN
RDMW 1606 ZDSN
