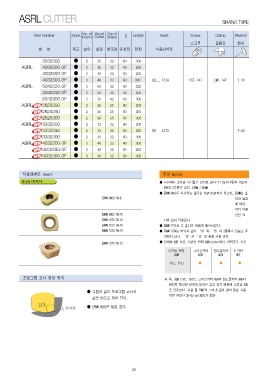

P. 27
ASRL CUTTER SHANK TYPE
Item Number Stock No. of Dia of Dia of ℓ Length Insert Screw Clamp Wrench
Inserts Cutter Shank 스크류 클램프 렌치
형번 재고 날수 날경 생크경 유효장 전장 사용인서트
ED__ 13T4
3532300 ● 2 35 32 60 300
ED__ 12T3
ASRL 4032200-3F ● 3 40 32 40 200
4032250-3F ● 3 40 32 50 250
4032300-3F ● 3 40 32 60 300` 555-141 CM5-147 T-20
ASRL 5042220-3F ● 3 50 42 40 220
5042250-3F ● 3 50 42 50 250
5042300-3F ● 3 50 42 60 300
ASRL NEW 2625200 ● 2 26 25 40 200
NEW 2625250 ● 2 26 25 50 250
NEW 2625300 ● 2 26 25 60 300
ASRL NEW 3332200 ● 2 33 32 40 200
NEW 3332250 ● 2 33 32 50 250 T-20
NEW 3332300 ● 2 33 32 60 300
ASRL NEW 4032200-3F ● 3 40 32 40 200
NEW 4032250-3F ● 3 40 32 50 250
NEW 4032300-3F ● 3 40 32 60 300
적용인써트 Insert 주의 Notice
히다찌 HITACHI ● <히다찌> 고이송 사각팁은 인서트 경사각 11도의 P형과 15도의
D형의 2종류가 있다. EPNW / EDNW
EPNW 0603 TN-8
● EPNW 0603을 사용하는 홀더는 16Ø~63Ø까지 있으며, EDNW는 홀
EDNW 0803 TN-10 더의 날경
EDNW 10T3 TN-10 에 따라
EDNW 12T3 TN-10 각기 다른
EDNW 13T4 TN-10 인선 크
EDNW 13T4 TN-15 기의 팁이 적용된다.
● EDNW 12T3과 그 홀더가 새롭게 출시되었다.
● EDNW 13T4는 바닥-R 값이 ‘10’과 ‘15’의 2종류가 있음을 주
의해야 한다. ‘10’과 ‘15’의 혼용 사용 금지.
● 신제품 ASR 11Ø, 13Ø는 원래 ASM Cutter에서 기원한다. 사용
다기능 카타 고이송카타 엔드밀카타 R-카타
ASM ASRL AHUL RDT
11�, 13� ● ●●
프로그램 코너 형상 정의 ※ 즉, ASM 11Ø, 13Ø는 고이송카타 ASR과 엔드밀카타 AHU와
완전히 동일한 성격과 능력을 갖고 있기 때문에 소경용 ASR
● 그림과 같이 프로그램 코너-R 로 간주한다. 사용 팁 EDMT의 코너-R 값이 2R의 팁을 사용
값을 R3으로 정의 한다. 하면 완전한 2R-Cutter(RDT)가 된다.
● EPNW 0603은 R2로 한다.
29
