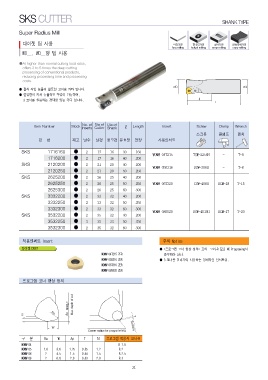

SKS CUTTER SHANK TYPE

Super Radius Mill 바닥가공 헬리칼가공 경사가공 연속복제가공
face milling helical milling ramp milling copy milling
다이젯 팁 사용

WO__, WD__형 팁 사용

●At higher-than-normal cutting feed rates,
offers 3 to 5 times the deep cutting
processing of conventional products,
reducing processing time and processing
costs.

● 절삭 작업 능률이 월등한 고이송 카타 입니다.
● 절입량이 커서 능률적인 작업이 가능하며,

3 코너를 활용하는 경제성 있는 카타 입니다.

Item Number Stock No. of Dia of Dia of ℓ Length Insert Screw Clamp Wrench
Inserts Cutter Shank 스크류 클램프 렌치

형번 재고 날수 날경 생크경 유효장 전장 사용인서트
WOMW 04T215
SKS 1716160 ● 2 17 16 30 160 WDMW 050316 TSW-2256H - T-8
SKS 1716200 ● 2 17 16 40 200 WDMW 06T320 DSW-306H - T-8
SKS 2120200 ● 2 21 20 40 200 CSW-408H DCM-18 T-15
2120250 ● 2 21 20 50 250 WDMW 080520
SKS 2625200 ● 2 26 25 40 200 DSW-4510H DCM-17 T-20
2625250 ● 2 26 25 50 250
SKS 2625300 ● 2 26 25 60 300
3332200 ● 2 33 32 40 200
3332250 ● 2 33 32 50 250
3332300 ● 2 33 32 60 300
3532200 ● 2 35 32 40 200
3532250 ● 2 35 32 50 250
3532300 ● 2 35 32 60 300

적용인써트 Insert WOMW 04T215 ZER 주의 Notice
WDMW 050316 ZER
다이젯 DIJET WDMW 06T316 ZER ● <프로그램 코너 형상 정의> 표의 코너-R 값을 NC Programing시
WDMW 080520 ZER 준수해야 한다.
프로그램 코너 형상 정의
● 3 코너를 돌려가며 사용하는 경제적인 인서트임.

최대깊이

구분 Ra W Ap T A1 프로그램 작성시 코너-R

WOMW 04 1.6 3.6 1.25 0.35 1.2 R 1.5
WDMW 05 2 4.5 1.5 0.44 1.5 R2
WDMW 06 2 6.0 2.0 0.63 2.0 R 2.5
WDMW 08 R3

31
