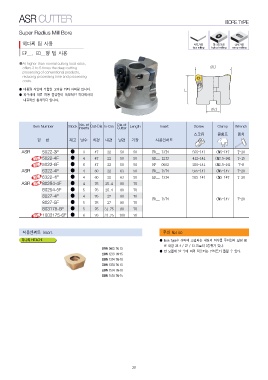

ASR CUTTER BORE TYPE

Super Radius Mill Bore 바닥가공 헬리칼가공 경사가공
face milling helical milling ramp milling
히다찌 팁 사용

EP__, ED__형 팁 사용

●At higher-than-normal cutting feed rates,
offers 3 to 5 times the deep cutting
processing of conventional products,
reducing processing time and processing
costs.

● 대용량 작업에 적합한 고이송 카타 아버형 입니다.
● 피삭재에 따른 허용 절입량이 독보적인 히다찌사의

대표적인 황삭카타 입니다.

Item Number Stock No. of Out-Dia In-Dia Dia of Length Insert Screw Clamp Wrench
Inserts Cutter 스크류 클램프 렌치
사용인서트
형번 재고 날수 외경 내경 날경 기장
ED__ 13T4
ASR 5022-3F ● 3 47 22 50 50 ED__ 12T3 555-141 CM5-147 T-20
4 47 22 50 50 EP__ 0603 412-141 CM3.5-141 T-15
NEW 5022-4F ● 6 47 22 50 50 ED__ 15T4 250-141 CM2.5-141 T-8
NEW 5022-6F ● 4 60 22 63 50 ED__ 13T4 555-141 CM5-147 T-20
ASR 6322-4F ● 4 60 22 63 50 555-141 CM5-147 T-20
4 76 25.4 80 70 ED__ 15T4
NEW 6322-4F ● 5 76 25.4 80 70
4 76 27 80 70
ASR NEW 80254-4F ● 5 76 27 80 70
5 76 31.75 80 70
80254-5F ● 6 76 31.75 100 70

8027-4F ● CM5-147 T-20

8027-5F ●

803175-5F ●

NEW 1003175-6F ●

적용인써트 Insert 주의 Notice

히다찌 HITACHI ● Bore Type은 아버에 조립되는 내경의 치수를 주의한다.날경 80
은 내경 25.4 / 27 / 31.75㎜의 3종류가 있다.
EPNW 0603 TN-15
EDNW 12T3 TN-15 ● 한 모델에 날 수에 따라 적용되는 인서트가 틀릴 수 있다.
EDNW 13T4 TN-10
EDNW 13T4 TN-15
EDNW 15T4 TN-10
EDNW 15T4 TN-15

30
