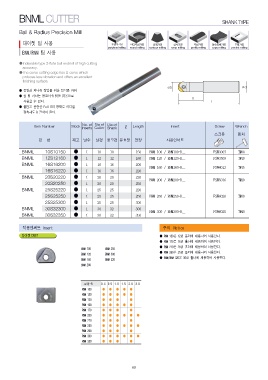

BNML CUTTER SHANK TYPE

Ball & Radius Precision Mill 주변부가공 바닥곡면가공 외곽가공 경사가공 곡면가공 연속복제가공 포켓가공
profile milling
다이젯 팁 사용 peripheral milling round milling contour milling ramp milling copy milling pocket milling

BNM/RNM 팁 사용

●Indexable type 2-flute ball endmill of high cutting
accuracy.

●The curve cutting edge has S-curve which
prduces less vibration and offers an excellent
finishing surface.

● 정밀한 피니쉬 작업을 위한 정삭용 카타
● 볼 팁 카타는 평코너-R 팁을 겸용으로

사용할 수 있다.
● 볼팁은 완전한 Full-R의 형태로 어디를

접촉해도 R 절삭이 된다.

Item Number Stock No. of Dia of Dia of ℓ Length Insert Screw Wrench
Inserts Cutter Shank 스크류 렌치

형번 재고 날수 날경 생크경 유효장 전장 사용인서트

BNML 10S10150 ● 1 10 10 150 BNM 100 / RNM100-R__ FSW3007 TW08
BNML 12S12160 ● 1 12 12 FSW3509 TW10
BNML 16S16200 ● 1 16 16 160 BNM 120 / RNM120-R__ FSW4013 TW15
16S16220 ● 1 16 16
BNML 20S20220 ● 1 20 20 200 FSW5016 TW20
20S20250 ● 1 20 20 BNM 160 / RNM160-R__
BNML 25S25220 ● 1 25 25 FSW6020 TW30
25S25250 ● 1 25 25 220
BNML 25S25300 ● 1 25 25 FSW8025 TW40
BNML 30S32300 ● 1 30 32 220
30S32350 ● 1 30 32 BNM 200 / RNM200-R__

250

220

250 BNM 250 / RNM250-R__

300

300
BNM 300 / RNM300-R__

350

적용인써트 Insert 주의 Notice

다이젯 DIJET ● RNM 130은 12Ø 홀더에 채용하여 사용한다.
● RNM 170은 16Ø 홀더에 채용하여 사용한다.
BNM 100 BNM 250 ● RNM 210은 20Ø 홀더에 채용하여 사용한다.
BNM 120 BNM 300 ● RNM 260은 25Ø 홀더에 채용하여 사용한다.
BNM 160 BNM 320 ● BNM/RNM 320은 30Ø 홀더에 채용하여 사용한다.
BNM 200

코너-R 0.3 0.5 1.0 1.5 2.0 3.0
RNM 100
RNM 120 ●● ●●●
RNM 130
RNM 160 ●● ●●●
RNM 170
RNM 200 ●● ● ●
RNM 210
RNM 250 ●● ●●●
RNM 260
RNM 300 ●● ● ●
RNM 320
●● ●●●●

●● ● ●

●● ●●●●

●● ● ●

●● ●●●●

●● ● ●

69
