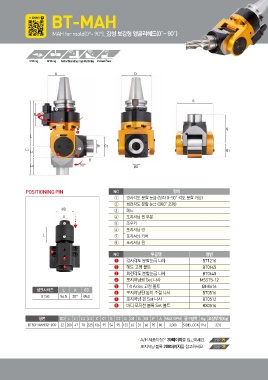

BT-MAH

MAH for mold(0°- 90°)_강성 보강형 앵귤러헤드(0°- 90°)

Milling Drilling CornerRounding CopyMachining InclinedFace

A C1

P 360°5 64 G
Q
4 2 Q1
3
L 2 ØD
L3 L1
3
L2
1 B1 C2

51

B
90°

Positioning pin NO 명칭
1 경사각도 분할 눈금 (상하 0-90° 각도 분할 가능)
ØD 2 회전각도 분할 눈금 (360° 조정)
A 3 헤드
4 포지셔닝 핀 부분
8 5 조우키
6 포지셔닝 링
L7 7 포지셔닝 커버
8 포지셔닝 핀
8
7 NO 부품명 형번
6 1 경사각도 분할눈금 나사
2 헤드 고정 볼트 BT1216
샹크사이즈 L A ØD 3 회전각도 분할눈금 나사 BT0645
BT50 56.5 20° Ø40 4 포지셔닝링 Set 나사 BT0640
5 Tilt Axies 고정 볼트 MSST5-12
6 포지셔닝핀 높이 조절 나사 BH0616
7 포지셔닝 핀 Set 나사 BT0516
8 바디 포지션 블록 Set 볼트 BT0512
BX0516

형번 ØD L L1 L2 L3 C C1 G C2 Q Q1 B B1 P A MAX RPM 공구장착 Kg 포장무게(Kg)

BT50-MAH32-200 32 200 47 78 325 136 95 54 95 125 63 31 60 95 80 3,000 SIDE LOCK 19.6 32.0

•A/H 제품특징은 39페이지를 참고하세요. 39P
•포지셔닝 블록 208페이지를 참고하세요. 208P
