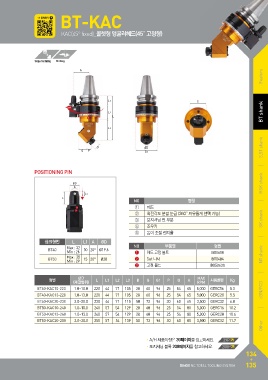

BT-KAC

KAC(45° fixed)_콜렛형 앵귤러헤드(45° 고정형)

Slopemachining Milling

A Feature

L1 G BBTTsshaannkk

4 L2
360° 3 L

2 L3
1

1

B ØD S,ST shank
G1
QP

Positioning pin HSK shank

ØD NO 명칭 SK shank
A 1 헤드
5 L1 2 회전각도 분할 눈금 (360° 자유롭게 선택 가능)
L 3 포지셔닝 핀 부분
4 조우키
3 5 높이 조절 렌치홀
2

샹크형번 L L1 A ØD NO 부품명 형번
BT40 1 헤드 고정 볼트 BX0618
Max : 32 10 20° Ø19.6 2 Set 나사 BT0404 NT shank
BT50 Min : 26 3 고정 볼트 BX50630

Max : 35 15 20° Ø28
Min : 29

형번 ØD L L1 L2 L3 B G G1 P Q A MAX 사용콜렛 Kg cBN/PCD
(체결범위) RPM
BT40-KAC10-220
BT40-KAC13-220 1.0~10.0 220 44 71 105 28 60 96 25 54 65 5,000 GERC16 5.3
BT40-KAC20-230
BT50-KAC10-240 1.0~13.0 220 44 71 105 28 60 96 25 54 65 5,000 GERC20 5.5
BT50-KAC13-240
BT50-KAC20-250 2.0~20.0 230 44 71 115 50 72 96 30 60 65 3,500 GERC32 6.8

1.0~10.0 240 57 54 129 28 60 96 25 54 80 5,000 GERC16 10.2

1.0~13.0 240 57 54 129 28 60 96 25 54 80 5,000 GERC20 10.4

2.0~20.0 250 57 54 139 50 72 96 30 60 80 3,500 GERC32 11.7 Other

•A/H 제품특징은 39페이지를 참고하세요. 39P
•포지셔닝 블록 208페이지를 참고하세요. 208P
