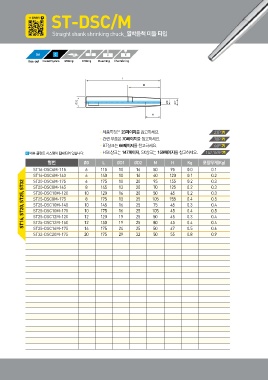

ST-DSC/M

Straight shank shrinking chuck_열박음척 미들 타입

3㎛ Milling Drilling Reaming Chamfering
Run-out Coolant System

L
M

ST16, ST20, ST25, ST32 H
ØD2
내부 쿨런트 시스템이 탑재되어 있습니다. ØD•제품특징은 23페이지를 참고하세요. 23P
ØD1•관련 부품은 70페이지를 참고하세요.70P
•BT샹크는 66페이지를 참고하세요. 66P
•HSK샹크는 147페이지, SK샹크는 159페이지를 참고하세요. 147,159P

형번 ØD L ØD1 ØD2 M H Kg 포장무게(Kg)

ST16-DSC6M-115 6 115 10 16 50 95 0.0 0.1
ST16-DSC6M-140 6 140 10 16 60 120 0.1 0.2
ST20-DSC6M-175 6 175 10 20 95 155 0.2 0.3
ST20-DSC8M-145 8 145 13 20 70 125 0.2 0.3
ST20-DSC10M-120 10 120 16 20 50 45 0.2 0.3
ST25-DSC8M-175 8 175 13 25 105 155 0.4 0.5
ST25-DSC10M-145 10 145 16 25 75 45 0.3 0.4
ST25-DSC10M-175 10 175 16 25 105 45 0.4 0.5
ST25-DSC12M-120 12 120 19 25 50 45 0.3 0.4
ST25-DSC12M-150 12 150 19 25 80 45 0.4 0.4
ST25-DSC16M-175 16 175 24 25 50 47 0.5 0.6
ST32-DSC20M-175 20 175 29 32 50 55 0.8 0.9
