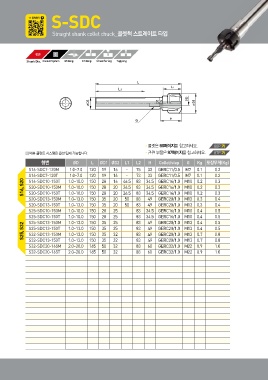

Page 141 - dain

S-SDC

Straight shank collet chuck_콜렛척 스트레이트 타입

Ø20 Milling Drilling Chamfering Tapping
Shank Dia. Coolant System

D2 D1

내부 쿨런트 시스템은 옵션 탑재 가능합니다. •콜렛은 80페이지를 참고하세요. 80P
•관련 부품은 87페이지를 참고하세요. 87P

형번 ØD L ØD1 ØD2 L1 L2 H Collet/step G Kg 포장무게(Kg)

S16, S20 S16-SDC7-120M 1.0~7.0 120 19 16 - 75 33 GERC11/0.5 M7 0.1 0.2
S16-SDC7-120T 1.0~7.0 120 19 16 - 73 33 GERC11/0.5 M7 0.1 0.2
S25, S32 S16-SDC10-150T 1.0~10.0 150 28 16 46.5 83 34.5 GERC16/1.0 M10 0.2 0.3
S20-SDC10-150M 1.0~10.0 150 28 20 26.5 83 34.5 GERC16/1.0 M10 0.2 0.3
S20-SDC10-150T 1.0~10.0 150 28 20 26.5 83 34.5 GERC16/1.0 M10 0.2 0.3
S20-SDC13-150M 1.0~13.0 150 35 20 50 83 49 GERC20/1.0 M13 0.3 0.4
S20-SDC13-150T 1.0~13.0 150 35 20 50 83 49 GERC20/1.0 M13 0.3 0.4
S25-SDC10-150M 1.0~10.0 150 28 25 83 34.5 GERC16/1.0 M10 0.4 0.5
S25-SDC10-150T 1.0~10.0 150 28 25 83 34.5 GERC16/1.0 M10 0.4 0.5
S25-SDC13-150M 1.0~13.0 150 35 25 83 49 GERC20/1.0 M13 0.4 0.5
S25-SDC13-150T 1.0~13.0 150 35 25 83 49 GERC20/1.0 M13 0.4 0.5
S32-SDC13-150M 1.0~13.0 150 35 32 83 49 GERC20/1.0 M13 0.7 0.8
S32-SDC13-150T 1.0~13.0 150 35 32 83 49 GERC20/1.0 M13 0.7 0.8
S32-SDC20-165M 2.0~20.0 165 50 32 83 60 GERC32/1.0 M22 0.9 1.0
S32-SDC20-165T 2.0~20.0 165 50 32 83 60 GERC32/1.0 M22 0.9 1.0
