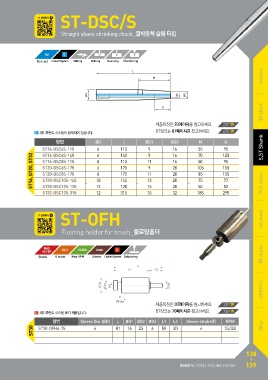

Page 140 - dain

ST-DSC/S

Straight shank shrinking chuck_열박음척 슬림 타입

3㎛ Milling Drilling Reaming Chamfering
Run-out Coolant System L

M Feature

ST16, ST20, ST32 ØD
ØD2 ØD1

H BT shank

내부 쿨런트 시스템이 탑재되어 있습니다. •제품특징은 23페이지를 참고하세요. 23P
•BT샹크는 67페이지를 참고하세요. 67P

형번 ØD L ØD1 ØD2 M H S,S,SSTT sShhaannkk

ST16-DSC6S-115 6 115 9 16 55 95 HSK shank
ST16-DSC6S-140 6 140 9 16 70 120
ST16-DSC8S-115 8 115 11 16 50 95
ST20-DSC6S-175 6 175 9 20 105 155
ST20-DSC8S-175 8 175 11 20 85 155
ST20-DSC10S-145 10 145 13 20 75 77
ST20-DSC12S-120 12 120 15 20 50 52
ST32-DSC12S-315 12 315 15 32 185 295

ST-OFH SK shank

Floating holder for brush_플로팅홀더

NT shank

cBN/PCD

내부 쿨런트 시스템 불가 제품입니다. •제품특징은 33페이지를 참고하세요. 33P
•BT샹크는 70페이지를 참고하세요. 70P

ST30 형번 Sleeve Dia. (ØD) L ØD1 ØD2 ØD3 L1 L2 Sleeve stroke(F) RPM Other
ST30-OFH6-75 6 81 16 25 6 59 20 6 15,000

DINOX NC TOTAL TOOLING SYSTEM 138
139
