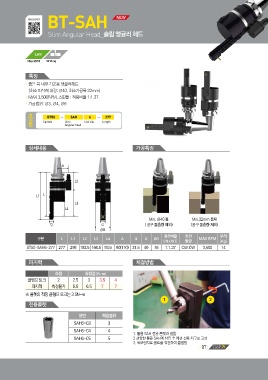

P. 137

BT-SAH

             Slim Angular Head_슬림 앵귤러 헤드

      3,500  Drilling
Max RPM

  특징

•좁은 폭 내부 가공용 앵귤러헤드
  (최소 피삭재 내경: Ø40, 최소가공폭 32mm)

•MAX 3,500RPM, 스핀들 : 적용비율 1:1.37
•가공범위: Ø3, Ø4, Ø6

호               BT50             SAH         6        277
칭
             Spindle         Slim        Tool Dia.  Length
법 Angular head

상세내용                                                           가공특징

                          A

                             L2

   L1 L

                                     L3
                             L4

                   Q                                   G                     Min. Ø40 홀    Min.32mm 틈새
                                                      ØB                  ( 공구 돌출량 제외)     (공구 돌출량 제외)
        구분 L
BT50-SAH6-277 277            L1 L2 L3 L4                       AQ         G  ØB  회전비율      회전  MAX RPM             무게
                                                            80(110) 31.5         (IN:OUT)  방향                      (Kg)
                             298 183.5 166.5 93.5
                                                                          40 76 1:1.37 CW:CW 3,500 14

파지력                                                            체결방법

             측정 측정값 (N-m)

클램프 토크                 2     2.5 3 3.5                      4
                                                            7
파지력 측정불가 5.5 6.5 7

※ 콜렛의 적정 클램프 토크는 3.5N-m

                                                                                 12

전용콜렛

                                형번                  체결범위       1. 툴을 SAH 전용 콜렛과 결합
                             SAH6-C3                    3
                             SAH6-C4                    4      2.결합한 툴을 SAH에 삽입 후 체결 전용 치구로 고정
                             SAH6-C5                    5
                                                               3. 육모렌치로 볼트를 회전하여 클램핑
                                                                                                            •BT :  136P
