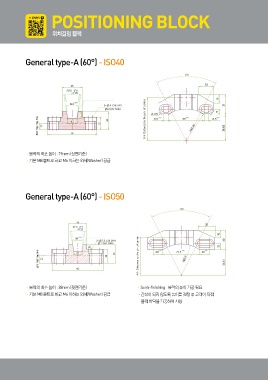

POSITIONING BLOCK

위치결정 블럭

최대 가공 가능 치수General type-A (60°) - ISO40 A/H Distance to the pin of center
A/H Distance to the pin of center
60

최대 가공 가능 치수
11

•블럭의 최소 높이 : 19mm (상면기준)A/H Distance to the pin of centerA/H Distance to the pin of center
•기본 M8 볼트로 하고 M6 이하는 와셔(Washer) 공급

General type-A (60°) - ISO50

60

최대 가공 가능 치수 A/H Distance to the pin of center
22

•블럭의 최소 높이 : 28mm (윗면기준) •Semi-finishing : 블럭의 높이 가공 필요
•기본 M8 볼트로 하고 M6 이하는 와셔(Washer) 공급 - 간섭이 되지 않도록 높이를 결정 후 고객이 직접

블럭 바닥을 가공하여 사용
