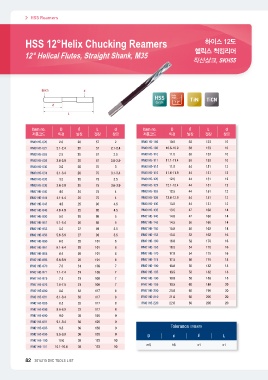

HSS Reamers 하이스 12도
헬릭스 척킹리머
HSS 12°Helix Chucking Reamers 직선샹크, SKH55

12° Helical Flutes, Straight Shank, M35

HSS Helix TiN TiCN
Angle
Co 5%
12°

Item no. D ℓ Ld Item no. DℓL d

제품코드 외경 날장 전장 샹크 제품코드 외경 날장 전장 샹크

RM01H5-020 2.0 20 57 2 RM01H5-105 10.5 38 133 10
RM01H5-021 2.1-2.4 20 57 2.1-2.4
RM01H5-025 20 57 2.5 RM01H5-106 10.6-10.9 38 133 10
RM01H5-026 2.5 20 57 2.6-2.9
RM01H5-030 2.6-2.9 20 75 3 RM01H5-110 11.0 38 133 10
RM01H5-031 20 75 3.1-3.4
RM01H5-035 3.0 20 75 3.5 RM01H5-111 11.1-11.4 38 133 10
RM01H5-036 3.1-3.4 20 75 3.6-3.9
RM01H5-040 24 75 4 RM01H5-115 11.5 44 151 12
RM01H5-041 3.5 25 75 4
RM01H5-045 3.6-3.9 25 80 4.5 RM01H5-116 11.6-11.9 44 151 12
RM01H5-046 25 80 4.5
RM01H5-050 4.0 26 86 5 RM01H5-120 12.0 44 151 12
RM01H5-051 4.1-4.4 26 86 5
RM01H5-055 27 93 5.5 RM01H5-121 12.1-12.4 44 151 12
RM01H5-056 4.5 27 93 5.5
RM01H5-060 4.6-4.9 28 101 6 RM01H5-125 12.5 44 151 12
RM01H5-061 28 101 6
RM01H5-065 5.0 28 101 6 RM01H5-126 12.6-12.9 44 151 12
RM01H5-066 5.1-5.4 28 101 6
RM01H5-070 31 109 7 RM01H5-130 13.0 44 151 12
RM01H5-071 5.5 31 109 7
RM01H5-075 5.6-5.9 31 109 7 RM01H5-135 13.5 47 160 14
RM01H5-076 31 109 7
RM01H5-080 6.0 33 117 8 RM01H5-140 14.0 47 160 14
RM01H5-081 6.1-6.4 33 117 8
RM01H5-085 33 117 8 RM01H5-145 14.5 50 160 14
RM01H5-086 6.5 33 117 8
RM01H5-090 6.6-6.9 36 125 9 RM01H5-150 15.0 50 162 14
RM01H5-091 36 125 9
RM01H5-095 7.0 36 133 9 RM01H5-155 15.5 52 162 16
RM01H5-096 7.1-7.4 36 133 9
RM01H5-100 38 133 10 RM01H5-160 16.0 52 170 16
RM01H5-101 7.5 38 133 10
7.6-7.9 RM01H5-165 16.5 54 170 16

8.0 RM01H5-170 17.0 54 175 16
8.1-8.4
RM01H5-175 17.5 56 175 18
8.5
8.6-8.9 RM01H5-180 18.0 56 182 18

9.0 RM01H5-185 18.5 58 182 18
9.1-9.4
RM01H5-190 19.0 58 189 18
9.5
9.6-9.9 RM01H5-195 19.5 60 189 20

10.0 RM01H5-200 20.0 60 195 20
10.1-10.4
RM01H5-210 21.0 60 205 20

RM01H5-220 22.0 60 205 20

Tolerance (허용공차)
D dℓL

m5 h8 ±1 ±1
