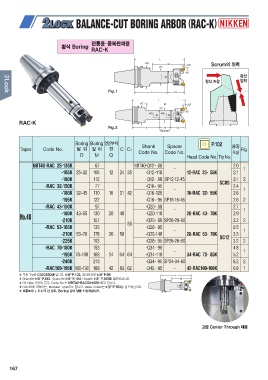

황삭 Boring 관통용·중복판재용
RAC-K

RAC-K

Taper Code No. Boring Boring 연결부위 Shank Spacer P.102 중량 Fig.
범 위 깊 이 경 C C1 Code No. Code No. (kg)
Head Code No. Tip No.
D MQ

NBT40-RAC 25-135K 67 NBT40-Q12 - 80 2.0 1
-Q12-110 - 12-RAC 25- 55K 2.1
-165K 25~32 105 12 24 35

-180K 112 -Q12 - 80 SP12-12-45 SC09 2.1 2
-Q16- 95 2.4 1
-RAC 32-150K 77 -Q16-125 - 16-RAC 32- 55K

-180K 32~45 110 16 31 42 2.6

-195K 122 -Q16- 95 SP16-16-45 2.6 2

-RAC 43-150K 97 -Q20- 80 2.7 1
-Q20-110 - 20-RAC 43- 70K 2.9
No.40 -180K 43~55 130 20 40

-210K 157 50 -Q20- 80 SP20-20-60 3.2 2
26 50 1
-RAC 53-165K 133 -Q26- 95 - 26-RAC 2.5 2
SP26-26-60
-210K 53~70 178 -Q26-140 53- 70K SC12 3.3
-Q26- 95 3.2
-225K 193

-RAC 70-180K 153 -Q34- 95 4.8 1
-Q34-110 - 34-RAC 70- 85K 5.2
-195K 70~100 168 34 64 64

-240K 213 -Q34- 95 SP34-34-60 6.2 2

-RAC100-195K 100~130 168 42 83 62 -Q42- 95 - 42-RAC100-100K 6.8 1

★ 부속 Tip은 C(AC630M)입니다. P.102, 절삭조건은 P.99
★ Shank는 P.183, Spacer는 P.184, Head는 P.169를 참조하십시오.
★ Oil Hole 사양의 경우, Code No.는 NBT40-RAC53-165K-C로 됩니다.
★ NBT30에 대하여는, Modular Type으로 됩니다. Base Holder는 P.183을 참조하십시오.
★ 표준보다 L 치수가 긴 경우, Boring 깊이 M을 지정하십시오.
