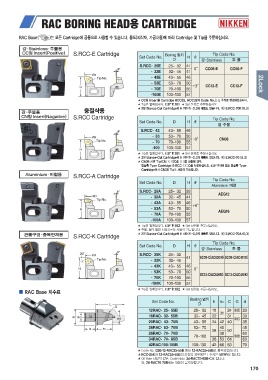

RAC Base( )는 모든 Cartridge에 공통으로 사용할 수 있습니다. 용도(피삭재, 가공내용)에 따라 Cartridge 및 Tip을 주문하십시오.

강·Stainless·주물용 Set Code No. Boring 범위 H θ Tip Code No.
D
CC형 Insert(Positive) S.RCC-E Cartridge

강·Stainless 주물

S.RCC- 25E 25~ 32 41 0° CC08-E CC08-F
- 32E 32~ 45 41

- 43E 43~ 55 46

- 53E 53~ 70 50 +3° CC12-E CC12-F
- 70E 70~100 55

-100E 100~130 57

강·주물용 중절삭용 ★ CC형 Insert용 Cartridge RCC25, RCC32의 Code No.는 E 추가로 변경되었습니다.
★ Tip은 별매입니다. P.101 ★ Set 단위로 주문하십시오.
★ 2단 Blance-Cut Cartridge에 H 치수가 -0.3의 제품도 있습니다. 예) S.RCC-70E (0.3)

CN형 Insert(Nagative) S.RCC Cartridge Set Code No. D H θ Tip Code No.
철·주물

S.RCC- 43 43~ 55 46
- 53 53~ 70
- 70 70~100 50 -3° CN08
-100 100~130 55

57

★ Tip은 별매입니다. P.101 ★ Set 단위로 주문하십시오.
★ 2단 Blance-Cut Cartridge에 H 치수가 -0.3의 제품도 있습니다. 예) S.RCC-70 (0.3)
★ CN08 시판 Tip（CN◯◯1204◯◯）을 사용할 경우,
편심축 Type Cartridge S-RCC-◯◯Q를 사용하십시오. P.99 또는 편심축 Type
Cartridge에서 CN08 Tip도 사용이 가능합니다.

Aluminium·비철용 S.RCC-A Cartridge Tip Code No.
Aluminium·비철
Set Code No. D H θ

S.RCC- 25A 25~ 32 38 AEG12
- 32A 32~ 45 41

- 43A 43~ 55 46 +6°
- 53A 53~ 70 50
- 70A 70~100 AEG16
-100A 100~130 55

57

관통구멍·중복판재용 S.RCC-K Cartridge ★ Tip은 별매입니다. P.102 ★ Set 단위로 주문하십시오.
★ 주물, 철의 밑면 사상으로도 사용이 가능합니다.
▒ RAC Base 치수표
★ 2단 Blance-Cut Cartridge에 H 치수가 -0.3의 제품도 있습니다. 예) S.RCC-70A (0.3)

Set Code No. D H θ Tip Code No.

S.RCC- 25K 25~ 32 강·Stainless 주물
- 32K 32~ 45
- 43K 43~ 55 41 SC09-C(AC630M) SC09-C(AC410K)
- 53K 53~ 70
- 70K 70~100 46 0°
-100K 100~130 50 SC12-C(AC630M) SC12-C(AC410K)
55

57

★ Tip은 별매입니다. P.102 ★ Set 단위로 주문하십시오.

Set Code No. Boring 범위 h h1 C G d
D

12RAC- 25- 55B 25~ 32 18 31 24 M5 23
16RAC- 32- 55B 32~ 45 22 42 31 M6 30
20RAC- 43- 70B 43~ 55 24 40 35

26RAC- 53- 70B 53~ 70 28 40 50 M8 45
26RAC- 70- 70B 70~100 36 38 64 60
34RAC- 70- 85B 53 60

42RAC-100-100B 100~130 42 66 83 70

★ Code No. Q26-12-RAC25-55B 등은 12-RAC25-55B로 통일되었습니다.
★ RCC-25K와 12-RAC25-55B의 조합의 경우에만 L 수치는 58ｍｍ로 됩니다.
★ Oil Hole 사양의 경우, Code No는 34-RAC70-85B-C로 됩니다.
단, 26-RAC70-70B로는 대응이 불가능합니다.
