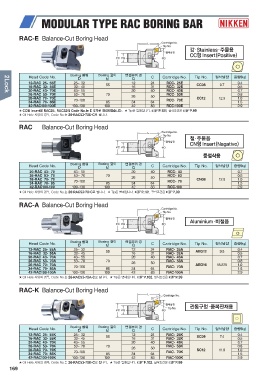

P. 170
RAC-E Balance-Cut Boring Head
강·Stainless·주물용
CC형 Insert(Positive)
Head Code No. Boring 범위 Boring 깊이 연결부위 경 C Cartridge No. Tip No. 절삭날장 중량(kg)
12-RAC 25- 55E D M Q 24 RCC- 25E CC08 9.7 0.4
16-RAC 32- 55E 55 12 31 RCC- 32E 0.5
20-RAC 43- 70E 25~ 32 16 40 RCC- 43E CC12 12.9 0.7
26-RAC 53- 70E 32~ 45 70 20 50 RCC- 53E 0.8
26-RAC 70- 70E 43~ 55 85 64 RCC- 70E P.99 1.0
34-RAC 70- 85E 53~ 70 100 26 83 RCC-100E 1.5
42-RAC100-100E 2.9
70~100 34 P.101, 절삭조건은
42
100~130
★ CC형 Insert용 RAC25, RAC32의 Code No.는 E 추가로 변경되었습니다. ★ Tip은 별매입니다.
★ Oil Hole 사양의 경우, Code No.는 26-RAC53-70E-C로 됩니다.
RAC Balance-Cut Boring Head
철·주물용
CN형 Insert(Nagative)
중절삭용
Head Code No. Boring 범위 Boring 깊이 연결부위 경 C Cartridge No. Tip No. 절삭날장 중량(kg)
20-RAC 43- 70 D M Q 40 RCC- 43 CN08 12.9 0.7
26-RAC 53- 70 70 20 50 RCC- 53 0.8
26-RAC 70- 70 43~ 55 85 64 RCC- 70 1.0
34-RAC 70- 85 53~ 70 100 26 83 RCC-100 1.5
42-RAC100-100 2.9
70~100 34
42
100~130
★ Oil Hole 사양의 경우, Code No.는 26-RAC53-70-C로 됩니다. ★ Tip은 별매입니다. P.101, 절삭조건은 P.99
RAC-A Balance-Cut Boring Head
Aluminium·비철용
Head Code No. Boring 범위 Boring 깊이 연결부위 경 C Cartridge No. Tip No. 절삭날장 중량(kg)
12-RAC 25- 55A D M Q 24 RAC- 25A AEG12 9.5 0.4
16-RAC 32- 55A 55 12 31 RAC- 32A 0.5
20-RAC 43- 70A 25~ 32 16 40 RAC- 43A AEG16 15.875 0.7
26-RAC 53- 70A 32~ 45 70 20 50 RAC- 53A 0.8
26-RAC 70- 70A 43~ 55 85 64 RAC- 70A 1.0
34-RAC 70- 85A 53~ 70 100 26 83 RAC-100A 1.5
42-RAC100-100A 2.9
70~100 34
42
100~130
★ Oil Hole 사양의 경우, Code No.는 26-RAC53-70A-C로 됩니다. ★ Tip은 별매입니다. P.102, 절삭조건은 P.99
RAC-K Balance-Cut Boring Head
관통구멍·중복판재용
Head Code No. Boring 범위 Boring 깊이 연결부위 경 C Cartridge No. Tip No. 절삭날장 중량(kg)
12-RAC 25- 55K D M Q 24 RAC- 25K SC09 7.4 0.4
16-RAC 32- 55K 55 12 31 RAC- 32K 0.5
20-RAC 43- 70K 25~ 32 16 40 RAC- 43K SC12 11.9 0.7
26-RAC 53- 70K 32~ 45 70 20 50 RAC- 53K 0.8
26-RAC 70- 70K 43~ 55 85 64 RAC- 70K 1.0
34-RAC 70- 85K 53~ 70 100 26 83 RAC-100K 1.5
42-RAC100-100K 2.9
70~100 34
42
100~130
★ Oil Hole 사양의 경우, Code No.는 26-RAC53-70K-C로 됩니다. ★ Tip은 별매입니다. P.102, 절삭조건은 P.99
169
