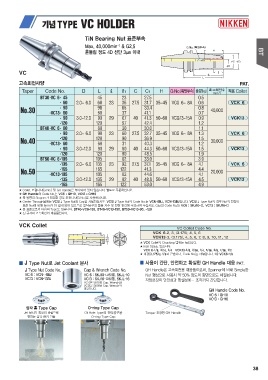

Page 39 - nikken

TiN Bearing Nut 표준부속

Max. 40,000min-1 & G2.5
흔들림 정도 4D 선단 3㎛ 이내

VC

고속회전사양 PAT.

Taper Code No. D L ℓ ℓ1 C C1 H G No.(특별부속) 중량(kg) 최고회전수 적용 Collet
BT30 -VC 6 - 45 (min-1)
No.30 - 60 45 23 27.5 0.5
No.40 - 90 2.0~ 6.0 60 23 35 27.5 31.7 35~45 VCG 6~ 8A 0.6 VCK 6
No.50 -VC13 - 60 90 65 33.4 0.8
- 90 60 37 41.1 0.7 40,000
-120
BT40 -VC 6 - 60 3.0~12.0 90 29 67 40 41.3 50~60 VCG13~15A 0.9 VCK13
- 90 120 97 42.4 1.2
-120 60 30 30.0 1.1
-VC13 - 60 2.0~ 6.0 90 23 60 27.5 32.7 35~45 VCG 6~ 8A 1.3 VCK 6
- 90 120 90 36.9 1.5
-120 60 31 40.3 1.2 30,000
BT50 -VC 6 -105
-135 3.0~12.0 90 29 60 40 44.3 50~60 VCG13~15A 1.5 VCK13
-165 120 90 48.5 1.9
-VC13 -105 105 62 33.0 3.9
-135 2.0~ 6.0 135 23 92 27.5 37.1 35~45 VCG 6~ 8A 4.1 VCK 6
-165 165 122 41.3 4.4
105 62 44.6 4.1 20,000

3.0~12.0 135 29 92 40 48.8 50~60 VCG13~15A 4.5 VCK13
165 122 53.0 4.9

★ Collet, 조절나사(G No.) 및 GH Handle은 부속되어 있지 않습니다. 별도로 주문하십시오.

★ GH Handle의 Code No.는 VC6 : GH10, VC13 : GH16
★ 축 방향의 Stopper가 필요할 경우 조절나사(G No.)를 사용하십시오.

★ Center Through용에는 VC형 J Type Nut와 Cap을 사용하십시오. VC형 J Type Nut의 Code No.는 VCN-6BJ, VCN-13BJ입니다. VC형 J Type Nut의 경우 Nut의 전장이
표준 Nut에 비해 6mm가 더 길게 되어 있으므로 절삭공구의 돌출 치수 및 전장 관리에 주의하여 주십시오. Cap의 Code No.는 VC6 : SKJ10-, VC13 : SKJ16-
★ 준 표준으로서 다음의 Type도 있습니다. BT40-VC6-150, BT40-VC13-150, BT50-VC13-90, -120
★ 전 규격이 고속회전의 대응품입니다.

VCK Collet VC Collet Code No.
VCK 6-2, 3, (3.175), 4, 5, 6
▒ J Type Nut로 Jet Coolant 분사 VCK13-3, (3.175), 4, 5, 6, 7, 8, 9, 10, 11, 12
★ VCK Collet의 Chucking 범위는 h8입니다.
J Type Nut Code No. Cap & Wrench Code No. ★ Inch Size도 있습니다.
VCK 6-1/8, 3/16, 1/4 VCK13-1/8, 3/16, 1/4, 5/16, 3/8, 7/16, 1/2
VC 6 : VCN- 6BJ VC 6 : SKJ10-(내경), SKJL-10 ★ 내경(3.175)는 1/8과 같습니다. Code No.는 -1/8입니다. 예) VCK6-1/8
VC13 : VCN-13BJ VC13 : SKJ16-(내경), SKJL-16
▒ 사용이 간단, 안전하고 확실한 GH Handle 대응 PAT.
VC 6은 SK10용 Cap, Wrench와
VC13은 SK16용 Cap, Wrench와 GH Handle은 고속회전용 대응품으로써, Spanner에 비해 Simple한
공용입니다. Nut 형상으로 사용시 약 50% 정도의 힘만으로도 체결됩니다.
작업현장의 안전성과 확실성에… 조작까지 간단합니다.
삼각 홈 Type Cap O-ring Type Cap
GH Handle Code No.
Jet 분사가 회오리 바람으로 Oil Hole Type의 절삭공구용
변하는 삼각 홈의 기술 O-ring Type Cap VC 6 : GH10
VC13 : GH16

Torque 조정형 GH Handle
