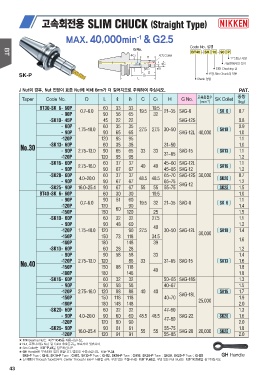

Page 44 - nikken

MAX. 40,000min-1 & G2.5 Code No. 설명
BT40 SK 10 90 P
SK-P
고속회전 사양
기준면에서의 길이
최대 Chucking 경
신형 Slim Chuck의 약호
Shank 형상

J Nut의 경우, Nut 전장이 표준 Nut에 비해 6mm가 더 길어지므로 주의하여 주십시오. PAT.

Taper Code No. D L ℓ ℓ1 C C1 H G No. 고속회전수 SK Collet 중량
(min-1) (kg)

BT30 -SK 6 - 60P 0.7~6.0 60 33 33 19.5 19.5 21~35 SKG-8 SK 6 0.7
- 90P 90 56 65 32
-SK10 - 45P 45 22 22 SKG-12S 0.8
- 60P 60 35 35 0.9
- 90P 1.75~10.0 90 65 65 27.5 27.5 30~50 SKG-12L 40,000 SK10 1.0

-120P 120 95 95 1.1
-SK13 - 60P 60 35 35 31~50 1.0
No.30 - 90P 2.75~13.0 90 65 65 33 33 31~65 SKG-15 SK13 1.1
95 95
-120P 120 1.2
-SK16 - 60P 60 37 37 45~60 SKG-12L 1.1
- 90P 2.75~16.0 90 67 67 40 40 45~65 SKG-12 SK16 1.2

-SK20 - 60P 4.0~20.0 60 37 37 48.5 48.5 65~70 SKG-12S 30,000 SK20 0.7
- 90P 90 67 67 55 55 65~75 SKG-12 SK25 1.2
-SK25 - 90P 16.0~25.4 90 67 67 55~75 1.5
BT40 -SK 6 - 60P
- 90P 60 30 30 19.5 1.0
-120P 90 51 60 1.1
-150P 0.7~6.0 120 60 90 19.5 32 21~35 SKG-8 SK 6 1.4
150 120 25
-SK10 - 60P 60 32 32 27.5 1.5
1.1
- 90P 90 48 60 1.2
-120P 1.75~10.0 120 73 90 27.5 40 30~50 SKG-12L 30,000 SK10 1.4
-150P 150 118 34.5 1.6
-180P 180 148 39
-SK13 - 60P 60 28 28 1.2
- 90P 90 58 58 33 1.4
-120P 2.75~13.0 120 88 33 31~65 SKG-15 SK13 1.6
No.40 -150P 150 88 118 40 1.8
1.8
-180P 180 148
-SK16 - 60P 60 32 32 50~65 SKG-18S 1.3
- 90P 90 58 58 40~67 1.5
-120P 2.75~16.0 120 88 88 40 40 40~70 SKG-18L 25,000 SK16 1.7
-150P 150 118 118 1.9
-180P 180 148 148 2.0
-SK20 - 60P 60 32 32 47~60 1.3
- 90P 4.0~20.0 90 60 60 48.5 48.5 47~80 SKG-22 SK20 1.6
-120P 120 90 90 2.0
-SK25 - 90P 90 61 61 55~75 1.8
-120P 16.0~25.4 120 91 91 55 55 55~85 SKG-28 20,000 SK25 2.0

★ TiN Bearing Nut는 P.45를 채용하십시오.

★ Nut, 조절나사(G No.) 및 Collet 추출공구는 부속되어 있습니다.

★ Sim Collet는 P.41을 참조하십시오.

★ GH Handle은 부속되어 있지 않습니다. 별도로 주문하십시오. P.34 GH Handle

SK6-P Type : GH6, SK10-P Type : GH10, SK13-P Type : GH12, SK16-P Type : GH16, SK20-P Type : GH20, SK25-P Type : GH25

★ 전 제품이 Through Type입니다. Center Through Hole로 사용할 경우, 구멍 있는 조절나사는 P.46을, 구멍 있는 Pull Stud는 P.258을 참고하십시오.
