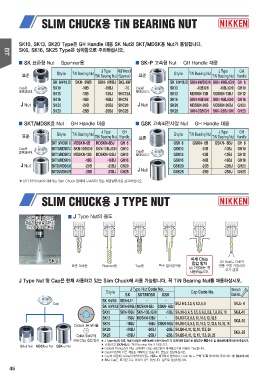

P. 46
SK10, SK13, SK20 Type은 GH Handle 대응 SK Nut와 SKT/MDSK용 Nut가 동일합니다.
SK6, SK16, SK25 Type은 상이함으로 주의하십시오.
▒ SK 표준형 Nut Spanner용 ▒ SK-P 고속형 Nut GH Handle 대응
표준 Style TiN Bearing Nut TiN J Type Nut 체결 Wrench 표준 Style TiN Bearing Nut TiN J Type Nut GH
Bearing (Spanner) Bearing Handle
Cap은 Cap은
별매입니다. SK 6( 19.5) SKN- 6WB SKN- 6WBJ SKL-6W 별매입니다. SK 6( 19.5) SKN-6WB(GH) SKN-6WBJ(GH) GH 6
J Nut SK10 -10B -10BJ -10 J Nut SK10 -10B(GH) -10BJ(GH) GH10
SK13 -13B -13BJ 9HC12A SK13 MDSKN-13B MDSKN-13BJ GH12
SK16 -16B -16BJ 9HC16 SK16 SKN-16B(GH) SKN-16BJ(GH) GH16
SK20 -20B -20BJ 9HC20 SK20 MDSKN-20B MDSKN-20BJ GH20
SK25 -25B -25BJ 9HC25 SK25 SKN-25B(GH) SKN-25BJ(GH) GH25
▒ SKT/MDSK용 Nut GH Handle 대응 ▒ GSK 고속회전사양 Nut GH Handle 대응
표준 Style TiN Bearing Nut TiN J Type Nut GH 표준 Style TiN Bearing Nut TiN J Type Nut GH
Bearing Handle Bearing Handle
Cap은 Cap은 GSK 6
별매입니다. SKT 6/MDSK 6 MDSKN-6B MDSKN-6BJ GH 6 별매입니다. GSK10 GSKN- 6B GSKN- 6BJ GH 6
GSK13
J Nut SKT10/MDSK10 SKN-10B(GH) SKN-10BJ(GH) GH10 J Nut GSK16 -10B -10BJ GH10
GSK20
SKT13/MDSK13 MDSKN-13B MDSKN-13BJ GH12 GSK25 -13B -13BJ GH12
SKT16/MDSK16 -16B -16BJ GH16 -16B -16BJ GH16
SKT20/MDSK20 -20B -20BJ GH20 -20B -20BJ GH20
SKT25/MDSK25 -25B -25BJ GH25 -25B -25BJ GH25
★ 상기 외의 Nut에 대해서는 Slim Chuck 본체에 부속되어 있는 취급설명서를 참고하십시오.
▒ J Type Nut의 용도
표준 Drill용 Reamer용 Tap용 특수 절삭공구용 미세 Chip Oil Hole부 Drill의
침입 방지 관통 구멍 가공시의
Aℓ가공에는 꼭
추가 급유
사용하십시오.
J Type Nut 및 Cap은 현재 사용하고 있는 Slim Chuck에 사용 가능합니다. 꼭 TiN Bearing Nut를 채용하십시오.
Style J Type Nut Code No. Cap Code No. Wrench
SK SKT/MDSK GSK Code No.
Cap SK 6( 18) SKN-6J※ - - SKJ 6-3, 3.3, 4, 4.2, 5, 6 SKJL- 6
SK-J Nut MDSK-J Nut GSK-J Nut GSKN-
SK 6( 19.5) SKN-6WBJ MDSKN-6BJ 6BJ
SK10 SKN-10BJ SKN-10BJ(GH) -10BJ SKJ10-3, 4, 5, 5.5, 6, 6.2, 6.8, 7, 8, 8.5, 10 SKJL-10
SK13 -13BJ MDSKN-13BJ - SKJ13-7, 8, 8.5, 10, 10.3, 12, 12.5 SKJL-16
SK16 -16BJ -16BJ GSKN-16BJ SKJ16-7, 8, 8.5, 10, 10.3, 12, 12.5, 14, 15, 16
SK20 -20BJ -20BJ -20BJ SKJ20-8, 10, 12, 16, 17.5, 20 SKJL-25
SK25 -25BJ -25BJ -25BJ SKJ25-8, 10, 12, 16, 17.5, 20, 25
★ J Type Nut의 경우, Nut의 전장이 표준 Nut에 비하여 6mm가 더 길게 되어 있으므로 절삭공구 돌출수치 및 전장관리에 주의하여 주십시오.
★ ※표시의 SKN-6J는 TiN Bearing Nut가 아닙니다.
★ Coolant Through가 아닌 경우에도 Chip 침입 방지 대책용으로써 이용이 가능합니다.
★ Cap의 내경이 다른 제품도 제작하고 있습니다. 별도로 상담하십시오.
★ Cap의 내경에 O-Ring이 부착되어 있는 제품도 제작하고 있습니다. Code No.는 끝에 "C"를 추가하여 주십시오. 예) SKJ10-4C
★ SKJ Cap은 표기된 치수 이외의 것도 있습니다. 별도로 상담하십시오.
