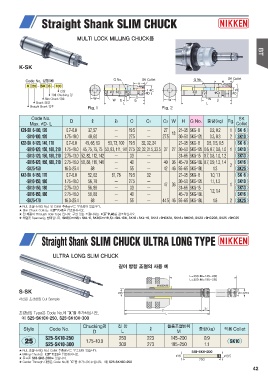

MULTI LOCK MILLING CHUCK용

K-SK

Code No. 설명(예)
K 20 SK 6 100

전장
최대 Chucking 경
Slim Chuck 약호
Shank 외경
Straight Shank 약호

Code No. D ℓ ℓ1 C C1 C2 W H G No. 중 량 (kg) Fig. SK
Max. D- L Collet

K20 -SK 6-100, 120 0.7~6.0 37, 57 - 19.5 - 27 18 21~35 SKG- 8 0.2, 0.2 1 SK 6
-SK10-100, 120 1.75~10.0 40, 60 - 27.5 - 27.5 30~50 SKG-12L 0.3, 0.3 2 SK10

K32 -SK 6-120, 140, 170 0.7~6.0 45, 65, 63 53, 73, 100 19.5 32, 32, 24 21~35 SKG- 8 0.5, 0.5, 0.5 SK 6

-SK10-120, 150, 180, 210 1.75~10.0 45, 75, 75, 75 53, 83, 111, 141 27.5 32,32,31.5,33.5 37 27 30~50 SKG-12L 0.6, 0.7, 0.8, 1.0 1 SK10
-SK13-120, 150, 180, 210 2.75~13.0 52, 82, 112, 142 - 33
- 31~65 SKG-15 0.7, 0.8, 1.0, 1.2 SK13

-SK16-120, 150, 180, 210 2.75~16.0 58, 88, 118, 148 - 40 - 40 36 45~70 SKG-18L 0.7, 0.9, 1.2, 1.4 2 SK16
-SK25-150 - 55 - 42 46 55~65 SKG-18L 1.3 SK25
16.0~25.4 88

K42 -SK 6-150, 170 0.7~6.0 52, 62 61, 78 19.5 32 21~35 SKG- 8 1.0, 1.1 SK 6

-SK10-150, 180 1.75~10.0 56, 78 - 27.5 - 47 36 30~50 SKG-12L 1.1, 1.3 1 SK10
-SK13-150, 180 2.75~13.0 56, 86 - 33 - 31~65 SKG-15 1.2, 1.4 SK13
-SK16-150, 180 2.75~16.0 58, 88 - 40 -
45~70 SKG-18L SK16

-SK25-170 16.0~25.4 88 - 55 - 44.5 46 55~65 SKG-18L 1.8 2 SK25

★ Nut, 조절나사(G No.) 및 Collet 추출공구는 부속되어 있습니다.

★ Slim Chuck Collet는 P.41을 참조하십시오.

★ 전 제품이 Through Hole Type 입니다. 구멍 있는 조절나사는 P.46을 참조하십시오.

★ 체결용 Spanner는 별매입니다. SK6(C= 18) : SKL-6, SK6(C= 19.5) : SKL-6W, SK10 : SKL-10, SK13 : 9HC12A, SK16 : 9HC16, SK20 : 9HC20S, SK25 : 9HC25

ULTRA LONG SLIM CHUCK

길이 방향 조절의 사용 예

S-SK

사진은 초경삽입 Cut Sample

초경삽입 Type은 Code No.에 “X”를 추가하십시오.
예) S25-SK10X-250, S25-SK10X-300

Style Code No. Chucking경 전장 ℓ 돌출조절범위 중 량 (kg) 적 용 Collet
S25 -SK10-250 D
25 S25 -SK10-300 L M
1.75~10.0
250 223 145~200 0.9 SK10
300
273 195~250 1.1

★ Nut, 조절나사(G No.) Collet 추출공구는 부속되어 있습니다.

★ Milling Chuck은 P.33을 참조하십시오.

★ 준표준 S18-SK6-200도 있습니다.

★ Center Through 대응은 Code No.에 “C”를 추가하여 주십시오. 예) S25-SK10C-250

42
