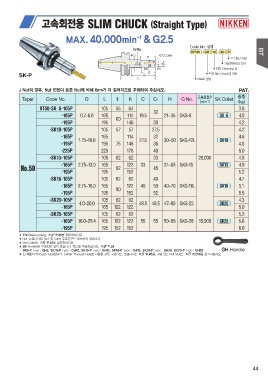

MAX. 40,000min-1 & G2.5 Code No. 설명
BT40 SK 10 90 P
SK-P
고속회전 사양
기준면에서의 길이
최대 Chucking 경
신형 Slim Chuck의 약호
Shank 형상

J Nut의 경우, Nut 전장이 표준 Nut에 비해 6mm가 더 길어지므로 주의하여 주십시오. PAT.

Taper Code No. D L ℓ ℓ1 C C1 H G No. 고속회전수 SK Collet 중량
(min-1) (kg)

BT50 -SK 6 -105P 0.7~6.0 105 55 64 19.5 32 21~35 SKG-8 SK 6 3.8
-165P 165 60 114 30 4.0
-195P 195 146 4.2
4.2
-SK10 -105P 105 57 57 27.5 4.6
4.8
-165P 1.75~10.0 165 75 114 27.5 32 30~50 SKG-12L SK10 5.0
-195P 195 146 36 4.5
4.9
-225P 225 178 40 5.2
4.7
-SK13 -105P 105 62 62 33 20,000 5.1
5.5
No.50 -165P 2.75~13.0 165 92 122 33 45 31~65 SKG-15 SK13 4.3
-195P 195 152 5.0
5.2
-SK16 -105P 105 62 62 40 5.6
6.0
-165P 2.75~16.0 165 90 122 40 50 40~70 SKG-18L SK16
152 52
-195P 195

-SK20 -105P 4.0~20.0 105 62 62 48.5 48.5 47~80 SKG-22 SK20
-165P 165 122 122

-SK25 -105P 105 62 62

-165P 16.0~25.4 165 122 122 55 55 50~85 SKG-28 15,000 SK25

-195P 195 152 152

★ TiN Bearing Nut는 P.45를 채용하십시오.

★ Nut, 조절나사(G No.) 및 Collet 추출공구는 부속되어 있습니다.

★ Sim Collet는 P.41을 참조하십시오.

★ GH Handle은 부속되어 있지 않습니다. 별도로 주문하십시오. P.34 GH Handle

SK6-P Type : GH6, SK10-P Type : GH10, SK13-P Type : GH12, SK16-P Type : GH16, SK20-P Type : GH20, SK25-P Type : GH25

★ 전 제품이 Through Type입니다. Center Through Hole로 사용할 경우, 구멍 있는 조절나사는 P.46을, 구멍 있는 Pull Stud는 P.258을 참고하십시오.
