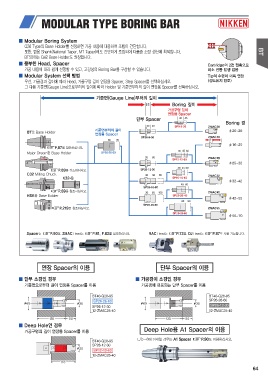

▒ Modular Boring System
Q26 Type의 Base Holder를 선정하면 가공 내용에 대응하여 조립이 간단합니다.
또한, 범용 Shank(National Taper, MT Taper)에도 간단하게 조립되어 다품종 소량 생산에 최적입니다.
BT50에는 Q42 Base Holder도 권장합니다.

▒ 풍부한 Head, Spacer
가공 내용에 따라 쉽게 선정할 수 있고, 고강성의 Boring Bar를 구성할 수 있습니다.

▒ Modular System 선택 방법
우선, 가공경과 깊이에 따라 Head, 가공구멍 깊이 연장용 Spacer, Step Spacer를 선택하십시오.
그 다음 기준면(Gauge Line)으로부터의 길이에 따라 Holder 및 기준면부터의 길이 연장용 Spacer를 선택하십시오.

P.87을 참조하십시오.
P.89를 참조하십시오.
P.89를 참조하십시오.
P.219를 참조하십시오.

Spacer는 P.90을, ZMAC Head는 P.81, P.82를 참조하십시오. RAC Head는 P.73을, DJ Head는 P.87도 사용 가능합니다.

▒ 단부 소경인 경우 ▒ 가공경이 소경인 경우
기준면으로부터 길이 연장용 Spacer를 이용 가공경에 대응되는 단부 Spacer를 이용

▒ Deep Hole인 경우

가공구멍의 깊이 연장용 Spacer를 이용

L/D = 6배 이내일 경우는 A1 Spacer P.90도 이용하십시오.
