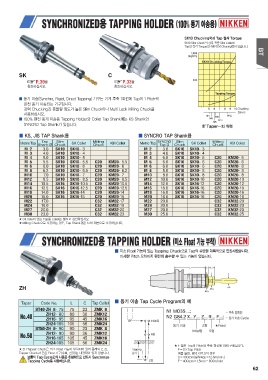

SK10 Chucking력과 Tap 절삭 Torque

SK10 Slim Chuck의 경우 표준 Slim Collet로
Tap의 절삭 Torque의 4배 이상 Chucing력이 있습니다.

SK C

☞P.39를 ☞P.33을

참조하십시오. 참조하십시오.

▒ 동기 이송(Synchro, Rigid, Direct Tapping) 기구는 기계 주축 1회전에 Tap이 1 Pitch씩
완전 동기 이송되는 기구입니다.
강력 Chucking과 흔들림 정도가 높은 Slim Chuck이나 Multi Lock Milling Chuck을
사용하십시오.

▒ 100% 완전 동기 이송용 Tapping Holder와 Collet Tap Shank에는 KS Shank와
SYNCRO Tap Shank가 있습니다.

▒ KS, JIS TAP Shank용 ▒ SYNCRO TAP Shank용

Metric Tap Tap Slim SK Collet Milling KM Collet Metric Tap SYNCRO Slim SK Collet Milling KM Collet
Shank 경 Chuck SK10- 3 Chuck KM20- 5.5 Tap 경 Chuck SK10- 3 Chuck
M2 3.0 SK10 SK10- 4 KM20- 6 M2 3.0 SK10 SK10- 4
M3 4.0 SK10 SK10- 5 C20 KM20- 6.2 M3 4.0 SK10 SK10- 6
M4 5.0 SK10 SK10- 5.5 C20 KM20- 7 M4 6.0 SK10 SK10- 6 C20 KM20- 6
M5 5.5 SK10 SK10- 6 C20 KM20- 8.5 M5 6.0 SK10 SK10- 6 C20 KM20- 6
M6 6.0 SK10 SK10- 6.5 C20 KM20-10.5 M6 6.0 SK10 SK10- 8 C20 KM20- 6
M8 6.2 SK10 SK10- 7 C20 KM20-12.5 M8 8.0 SK10 SK10- 8 C20 KM20- 8
M10 7.0 SK10 SK10- 8.5 C20 KM20-14 M10 8.0 SK10 SK10-10 C20 KM20- 8
M12 8.5 SK10 SK16-10.5 C20 KM20-15 M12 10.0 SK10 SK16-12 C20 KM20-10
M14 10.5 SK16 SK16-12.5 C20 KM32-17 M14 12.0 SK16 SK16-16 C20 KM20-12
M16 12.5 SK16 SK16-14 C20 KM32-19 M16 16.0 SK16 SK16-16 C20 KM20-16
M18 14.0 SK16 SK16-15 C32 KM32-20 M18 16.0 SK16 SK16-16 C20 KM20-16
M20 15.0 SK16 C32 KM32-23 M20 16.0 SK16 C20 KM20-16
M22 17.0 C32 M22 20.0 C32 KM32-20
M24 19.0 C32 M24 20.0 C32 KM32-20
M27 20.0 M27 20.0 C32 KM32-20
M30 23.0 M30 25.0 C32 KM32-25

★ Oil Hole이 있는 Tap용 Collet는 별도로 상담하십시오.
★ Milling Chuck으로 사용하는 경우, Tap Shank경은 h7의 제품으로 사용하십시오.

▒ 미소 Float 기능이 있는 Tapping Chuck으로 Tap의 수명을 대폭적으로 연장시켰습니다.
미세한 Pitch 오차까지 완전히 흡수할 수 있는 기능이 있습니다.

ZH

Taper Code No. L C Tap Collet ▒ 동기 이송 Tap Cycle Program의 예
BT40-ZH 8- 75 75 23 ZMK 8
No.40 80 36 ZMK12 ★ F 값은 Tap의 Pitch와 주축 회전에 의해 구해집니다.
ZH12- 80 95 45 ZMK16 F = S×Tap Pitch
No.50 ZH16- 95 105 56 ZMK24 예를 들면, M10×P1.5의 경우
ZH24-105 90 23 ZMK 8 S = 400rpm(절삭속도 = 12.6m/min.)
BT50-ZH 8- 90 90 36 ZMK12 F = 400rpm×1.5mm = 600m/min.
ZH12- 90 105 45 ZMK16
ZH16-105 105 56 ZMK24
ZH24-105

★ ZH Tapper Chuck은 미소 Float 기능이 부착되어 있어 종래의 Z, ZL
Tapper Chuck과 같은 Float 기구(수축, 신장)는 내장되어 있지 않습니다.

보통의 Tap Cycle로의 사용은 위험하므로 반드시 Syncronize
Tapping Cycle로 사용하십시오.
