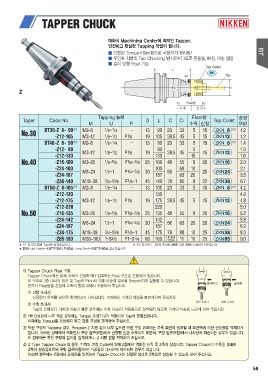

P. 59

대화식 Machining Center에 최적인 Tapper,
                                            안전하고 확실한 Tapping 작업이 됩니다.

                                            ▒ 안정된 Torque+Slim형으로 사용하기 편리함!
                                            ▒ 무인화 지향의 Tap Chucking 방식(PAT.)으로 흔들림, 빠짐, 파손 없음
                                            ▒ 길이 방향 Float 기능

Z

   Taper           Code No.        Tapping 능력                  D   L    C      C1   Float량  Tap Collet   중량
                              MU P                                                 수축 신장                 (kg)

No.30     BT30	-Z 8	- 90※1 M2~8             1/8~1/4     -      13 90 23 33         5 15     ZKN 8 ※1 1.2
          	 -Z12	-105 M3~12                 1/8~1/2  P1/8      19 105 38.5 45      5 15     ZKN12 1.2
                                            1/8~1/4
              BT40	-Z 8	- 90※1 M2~8                        - 13 90 23 33 5 15 ZKN 8 ※1 1.4

          	        -Z12	- 90  M3~12         1/8~1/2  P1/8      19   90  38.5 45     5  15   ZKN12        1.5
          	        -Z12	-130                1/8~5/8                130             15       ZKN16        1.6
No.40 	 -Z16	-109 M3~20                              P1/8~3/8 25 109 48 55 8 20                          2.0

              	    -Z24	-100  M8~24         1/2~1    P1/4~5/8  30  100  56     68 10   20   ZKN24        2.1
              	    -Z24	-187                                       187         63 20                     3.5
          	 -Z38	-140 M18~38 3/4~13/8 P3/8~1 45 140 78 85 8 22 ZKN38 6.7
          BT50	-Z 8	-105※1 M2~8             1/8~1/4
                                                           - 13 105 23 33 5 15 ZKN 8 ※1 4.2

          	 -Z12	-130                                              130 4.3
          	 -Z12	-175 M3~12 1/8~1/2 P1/8
                                                               19 175 38.5 45 5 15 ZKN12 4.8

             	     -Z12	-220                                              220      8 20     ZKN16        5.0
                   -Z16	-135 M3~20          1/8~5/8 P1/8~3/8 25 135 48 55                                5.2
No.50
              	    -Z24	-142                                       142                                   5.8
              	    -Z24	-187  M8~24         1/2~1    P1/4~5/8  30  187  56     63 20 20     ZKN24        6.2

          	 -Z38	-175 M18~38 3/4~13/8 P3/8~1 45 175 78 98 10 25 ZKN38 8.3
          	        -Z65	-160  M36~100 1~33/8         P1~31/4            110※2
                                                               68  160  (125)  11  10  25   ZKN65        9.0

★	※1 표시의 ZL8 Type은 준표준입니다.                                 ★	※2 표시의 ( )안의 수치는 M65 이상 ZKN Collet의 치수입니다.

★	ZKN Tap Collet는  P.59와 P.60을, Long Size는  P.60을 참조하십시오.

   1) Tapper Chuck Float 구조
      Tapper Chuck에는 본체 자체가 신장하거나 압축하는 Float 구조로 조합되어 있습니다.
      이 구조로 2중 나사의 방지 및 Tap의 Pitch와 기계 이송의 일치를 Smooth하게 실행할 수 있습니다.
      반드시 Float량을 신장과 수축의 범위 내에서 사용하여 주십시오.

      ① 신장 초과시
         신장량이 한계를 넘으면 흑색마크가 나타납니다. 이때에는 기계의 이송을 빠르게하여 주십시오.

      ② 수축 초과시
         Tap의 진행보다 기계의 이송이 빠른 경우에는 수축 Float가 작동됨으로 밀착되지 않도록 기계의 이송을 느리게 하여 주십시오.

   2) 1차 Drill경이 너무 작은 경우에는 Torque 조정기구가 작동되어 Tap이 공회전합니다.
      이때에는 Torque를 조정하지 말고 관통 구멍을 크게하여 주십시오.

   3) 막힌 구멍의 Tapping 경우, Program Z 지령 값이 너무 깊으면 막힌 구멍 위치에는 주축 회전이 정지할 때 회전력에 의한 신장량을 억제하게
      됩니다. 이러한 상태에서 역회전시 구멍 입구(R점)에서 신장량 만큼 수축되기 때문에, 구멍 입구(R점)에서 나사산이 파손되는 경우가 있습니다.
      이 경우에는 막힌 구멍의 깊이를 깊게하거나, Z 지령 값을 적게하여 주십시오.

   4) Z Type Tapper Chuck의 경우, 기계의 고정 Cycle에 의해 Z점에서 역회전 시작 후 Z축이 상승되고, Tapper Chuck이 수축된 상태로
      Z축이 상승됨으로써 구멍 입구(R점)에서 가공물의 나사산이 파손되는 경우가 있습니다.
      이러한 경우에는 Z점에서 공회전을 입력하여 Tapper Chuck이 신장된 상태로 Z축으로 상승될 수 있도록 하여 주십시오.
