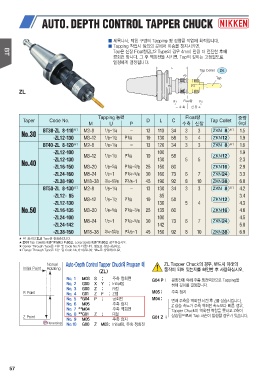

▒ 세목나사, 막힌 구멍의 Tapping 및 경합금 작업에 최적입니다.
▒ Tapping 작업시 임의의 곳에서 이송을 정지시키면,

Tap은 신장 Float량(ZL12 Type의 경우 4mm) 만큼 더 전진한 후에
공회전 합니다. 그 후 역회전을 시키면, Tap의 깊이는 고정밀도로
일정하게 결정됩니다.

ZL

Taper Code No. Tapping 능력 D L C Float량 Tap Collet 중량
MU P 수축 신장 (kg)

No.30 BT30 -ZL 8 -110※1 M2~8 1/8~1/4 - 13 110 34 3 3 ZKN 8 ※1 1.5
-ZL12 -130 M3~12 1/8~1/2 P1/8 19 130 58 5 4
ZKN12 1.9

BT40 -ZL 8 -120※1 M2~8 1/8~1/4 - 13 120 34 3 3 ZKN 8 ※1 1.6

-ZL12 -100 M3~12 1/8~1/2 P1/8 19 100 58 ZKN12 1.9
-ZL12 -130 M3~20 1/8~5/8 130 ZKN16 2.3
No.40 -ZL16 -150 5 5 2.9

P1/8~3/8 25 150 60

-ZL24 -160 M8~24 1/2~1 P1/4~5/8 30 160 73 6 7 ZKN24 3.3

-ZL38 -190 M18~38 3/4~13/8 P3/8~1 45 190 92 8 10 ZKN38 6.0

BT50 -ZL 8 -130※1 M2~8 1/8~1/4 - 13 130 34 3 3 ZKN 8 ※1 4.2

-ZL12 - 85 M3~12 1/8~1/2 P1/8 19 85 58 5 4 ZKN12 3.4
-ZL12 -130 M3~20 1/8~5/8 130 ZKN16 4.3
-ZL16 -135 4.6
No.50 P1/8~3/8 25 135 60

-ZL24 -100 M8~24 1/2~1 P1/4~5/8 30 100 73 6 7 ZKN24 4.5
-ZL24 -142 142 5.8

-ZL38 -150 M18~38 3/4~13/8 P3/8~1 45 150 92 8 10 ZKN38 6.9

★ ※1 표시의 ZL8 Type은 준표준입니다.

★ ZKN Tap Collet는 P.59와 P.60을, Long Size는 P.60을 참조하십시오.

★ Center Through Type은 치수 및 Code No.가 다릅니다. 별도로 상담하십시오.

★ Flange Through Type은 치수 및 Code No.가 다릅니다. 별도로 상담하십시오.
