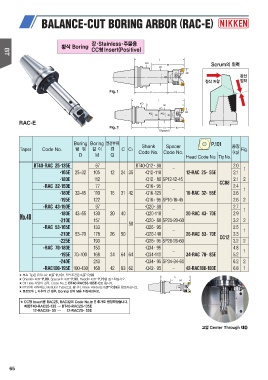

Page 66 - nikken

황삭 Boring 강·Stainless·주물용
CC형 Insert(Positive)

RAC-E

Taper Code No. Boring Boring 연결부위 Shank Spacer P.101 중량 Fig.
범 위 깊 이 경 C C1 Code No. Code No. (kg)
Head Code No. Tip No.
D MQ

BT40-RAC 25-135E 67 BT40-Q12 - 80 2.0 1
105 12 24 35 -Q12-110 - 12-RAC 25- 55E 2.1
-165E 25~32 112
77
-180E 110 -Q12 - 80 SP12-12-45 CC08 2.1 2
122 -Q16- 95 2.4 1
-RAC 32-150E 97 -Q16-125 - 16-RAC 32- 55E
130
-180E 32~45 157 16 31 42 2.6
133
-195E 178 -Q16- 95 SP16-16-45 2.6 2
193
-RAC 43-150E 153 -Q20- 80 2.7 1
168 -Q20-110 - 20-RAC 43- 70E 2.9
No.40 -180E 43~55 213 20 40
-210E 168
50 -Q20- 80 SP20-20-60 3.2 2
26 50 1
-RAC 53-165E -Q26- 95 2.5 2
-Q26-140 - 26-RAC 53- 70E
-210E 53~70 -Q26- 95 SP26-26-60 CC12 3.3
3.2
-225E

-RAC 70-180E -Q34- 95 4.8 1
34 64 64 -Q34-110 - 34-RAC 70- 85E 5.2
-195E 70~100

-240E -Q34- 95 SP34-34-60 6.2 2

-RAC100-195E 100~130 42 83 62 -Q42- 95 - 42-RAC100-100E 6.8 1

★ 부속 Tip은 F입니다. P.101, 절삭조건은 P.99
★ Shank는 P.89, Spacer는 P.90, Head는 P.73을 참조하십시오.
★ Oil Hole 사양의 경우, Code No.는 BT40-RAC53-165E-C로 됩니다.
★ BT30에 대하여는, Modular Type으로 됩니다. Base Holder는 P.89를 참조하십시오.
★ 표준보다 L 치수가 긴 경우, Boring 깊이 M을 지정하십시오.

★ CC형 Insert용 RAC25, RAC32의 Code No.는 E 추가로 변경되었습니다.
예）BT40-RAC25-135 → BT40-RAC25-135E
12-RAC25- 55 → 12-RAC25- 55E

고압 Center Through 대응
