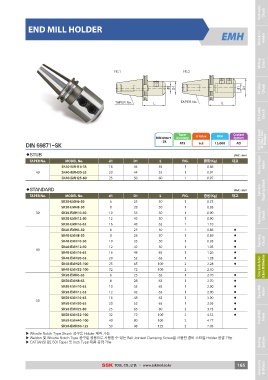

Page 165 - SSK

Hydraulic
Chuck

END MILL HOLDER EMH Shrink Fit
Holder

Milling
Chuck

FIG.1 FIG.2

d1 d1
D1 D1
SK Slim
Chuck

TAPER No. L TAPER No. L

ER Collet
Chuck

DIN 69871-SK DIN 69871 Taper G Value RPM Coolant N&COHDtroilhlledreCrThsouoclk
- SK Accuracy 6.3 15,000 System

AT3 AD

◆STUB Unit : mm Morse Taper

TAPER No. MODEL No. d1 D1 L FIG. 중량(Kg) 재고 Arbor
SK40-EMH16-35
40 SK40-EMH20-35 16 44 35 1 0.86
SK40-EMH25-60
20 44 35 1 0.91

25 50 60 1 0.97 Tapping Chuck

◆STANDARD Unit : mm Synchro

TAPER No. MODEL No. d1 D1 L FIG. 중량(Kg) 재고

SK30-EMH6-50 6 25 50 1 0.73

SK30-EMH8-50 8 28 50 1 0.83 Tapping ER
Chuck
30 SK30-EMH10-50 10 35 50 1 0.90

SK30-EMH12-50 12 42 50 1 0.90

SK30-EMH16-63 16 48 63 1 1.10

SK40-EMH6-50 6 25 50 1 0.86 ●

SK40-EMH8-50 8 28 50 1 0.89 ● Tapping
Chuck
SK40-EMH10-50 10 35 50 1 0.95 ●

40 SK40-EMH12-50 12 42 50 1 1.03 ●
SK40-EMH16-63 16 48 63 1 1.26 ●
Side Lock Arbor
SK40-EMH20-63 20 52 63 1 1.28 ● & End Mill Holder

SK40-EMH25-100 25 65 100 2 2.28 ●

SK40-EMH32-100 32 72 100 2 2.50

SK50-EMH6-63 6 25 63 1 2.70 ●

SK50-EMH8-63 8 28 63 1 2.70 ●

SK50-EMH10-63 10 35 63 1 2.90 ● Face Mill
Arbor
SK50-EMH12-63 12 42 63 1 2.90 ●

50 SK50-EMH16-63 16 48 63 1 3.00 ●
SK50-EMH20-63 20 52 63 1 3.05 ●

SK50-EMH25-80 25 65 80 2 3.73 ● Shell Mill
Arbor
SK50-EMH32-100 32 72 100 2 4.53 ●

SK50-EMH40-100 40 80 100 2 4.77

SK50-EMH50-125 50 98 125 2 7.03

▶ Whistle Notch Type Shank 공구용 Holder 제작 가능 Boring
▶ Weldon 및 Whistle Notch Type 공구를 공용으로 사용할 수 있는 Ball Jointed Clamping Screw를 사용한 콤비 스타일 Holder 공급 가능 System
▶ CAT(ANSI B5.50) Taper 및 Inch Type 제품 공급 가능

TOOL CO., LTD. www.ssktool.co.kr 165 Accessory
& Others
