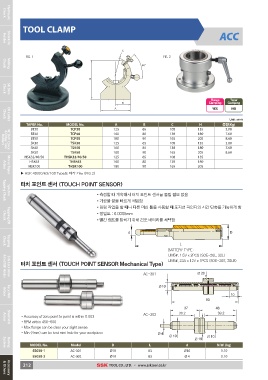

Page 212 - SSK

Hydraulic
Chuck

Shrink Fit TOOL CLAMP ACC
Holder

Milling FIG. 1 C
Chuck
FIG. 2

60˚

H

SK Slim
Chuck

ER Collet B YES NO
Chuck A

N&COHDtorhilldel reCTrhsouoclk TAPER No. MODEL No. Unit : mm
BT30 TCP30
Arbor Morse Taper BT40 TCP40 A B C H 중량(Kg)
BT50 TCP50 125 65 108 135 3.00
SK30 TSK30 160 80 138 180 7.60
SK40 TSK40 180 90 165 205 8.60
SK50 TSK50 125 65 108 135 3.00
160 80 138 180 7.60
HSK32/40/50 THSK32/40/50 180 90 165 205 8.60
HSK63 THSK63 125 65 108 135
HSK100 THSK100 160 80 138 180
180 90 165 205

▶ HSK 40/50/63/100 Type도 제작 가능 (FIG.2)

Tapping ChuckSynchro 터치 포인트 센서 (TOUCH POINT SENSOR)

Tapping ER •측정할 때 계속해서 터치 포인트 센서를 돌릴 필요 없음
Chuck •가공물 끝을 빠르게 세팅함
•밀링 작업을 할 때나 다른 머신 툴을 사용할 때 포지션 파인디의 시간 단축을 가능하게 함
•정밀도 : 0.0005mm
•빨간 램프를 밝히기 위해 건조 배터리를 채택함

Tapping
Chuck

Side Lock Arbor 터치 포인트 센서 (TOUCH POINT SENSOR Mechanical Type) BATTERY TYPE :
& End Mill Holder UM5#, 1.5V x 2PCS (SOE-20L, 32L)
UM5#, 23A x 12V x 1PCS (SOE-20S, 20LB)

AC-301

Face Mill
Arbor

Shell Mill •Accuracy of zero point to point is within 0.003 AC-302
Arbor •RPM within 450-600
•Max.flange can be clear your sight sense
•Min.(4mm) can be test mini hole for your workpiece

Boring MODEL No. Model DL d N.W. (kg)
System 55030-1 AC-301 Ø10 83 Ø10 0.10
55030-2 AC-302 Ø10 83 Ø4 0.10

Accessory 212 TOOL CO., LTD. www.ssktool.co.kr
