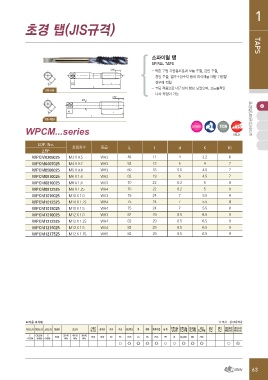

Page 63 - widin

초경 탭(JIS규격)잍 1

TAPS

2.5P 스파이럴 탭

KKM3~M6 KI I SPIRAL TAPS
L 2.5P
- 막힌 구멍 가공용으로써 보통 주철, 강인 주철,
Ød 황동 주물, 열가소성수지 등의 피삭재를 대량 가공할
경우에 적합

- 코팅 적용으로 내구성이 향상 되었으며, 고능률적인
나사 작업이 가능

KI I 초경탭(JIS규격)시리즈
L

M8~M24

WPCM...series CARBIDE 15

HELIX

EDP. No. 호칭치수 등급 L l d K Kl
2.5P
M3 X 0.5 WH3 46 11 4 3.2 6
WPCM0305025 M4 X 0.7 WH3 52 7
WPCM0407025 M5 X 0.8 WH3 60 13 5 4 7
WPCM0508025 M6 X 1.0 WH3 62 7
WPCM0610025 M8 X 1.0 WH3 70 16 5.5 4.5 8
WPCM0810025 M8 X 1.25 WH4 70 8
WPCM0812525 M10 X 1.0 WH3 75 19 6 4.5 8
WPCM1010025 M10 X 1.25 WH4 75 8
WPCM1012525 M10 X 1.5 WH4 75 22 6.2 5 8
WPCM1015025 M12 X 1.0 WH3 82 9
WPCM1210025 M12 X 1.25 WH4 82 22 6.2 5 9
WPCM1212525 M12 X 1.5 WH4 82 9
WPCM1215025 M12 X 1.75 WH5 82 24 7 5.5 9
WPCM1217525
24 7 5.5

24 7 5.5

29 8.5 6.5

29 8.5 6.5

29 8.5 6.5

29 8.5 6.5

■적용 피삭재 ○적합 ◎ 매우적합

저탄소강 중단소강 고탄소강 합금강 조질강 스테인 공구강 주강 주철 강인주철 동 황동 황동주물 청동 알루미늄 알루미늄 마그네슘 아연 티탄 Ni기 열경화성 열가소성
리스강 SKD SC 압연재 합금주물 합금주물 합금주물 합금 합금 플라스틱 플라스틱
45~55 SUS FC FCD Cu
C C0.25% C SCM 25~45 HRc 50~60 Bs BsC PB AL AC,ADC MC ZDC ○◎
~0.25% ~0.45% 0.45%~ HRc HRc ○◎◎
◎◎○○◎◎◎

63
