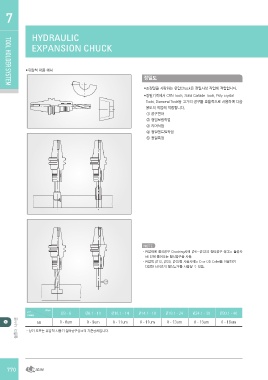

P. 770

TOOL HTOOOLLDHEOLRDER SYSTEM7
                                HHYYDDRRAAULUICLIC EXPANSION CHUCK

                                    EXPANSION CHUCK

                                     •유압척 사용 예시

                                                                                       정밀도

                                                                                       •초정밀을 자랑하는 유압Chuck은 정밀사상 작업에 적합합니다.

                                                                                       •정 밀기계에서 CBN Tools, Solid Carbide Tools, Poly crystal
                                                                                        Tools, Diamond Tools등 고가의 공구를 효율적으로 사용하며 다음
                                                                                        용도의 작업에 적합합니다.
                                                                                        ① 공구연마
                                                                                        ② 정밀보링작업
                                                                                        ③ 리머작업
                                                                                        ④ 정밀엔드밀작업
                                                                                        ⑤ 정밀측정

                                                                                        NOTE

                                                                                       ㆍ유 압척에 절삭공구 Chucking시에 Ø6~Ø32의 절삭공구 샹크는 툴공차
                                                                                         h6 안에 들어오는 절삭공구를 사용.

                                                                                       ㆍ유압척 Ø12, Ø20, Ø32형 사용시에는 D or OD Collet을 이용하여
                                                                                         다양한 사이즈의 절삭공구를 사용할 수 있음.

                                     구분          절삭공구  Ø3 - 6   Ø6.1 - 10  Ø10.1 - 14  Ø14.1 - 18  Ø18.1 - 24  Ø24.1 - 30  Ø30.1 - 40
                                     SHANKØ            0 - 8um  0 - 9um    0 - 11um    0 - 11um    0 - 13um    0 - 13um    0 - 16um

                            툴홀더 시스템          h6

                                     ㆍ상기 도표는 유압척 사용기 절삭공구샹크의 기준공차입니다.

                            770
