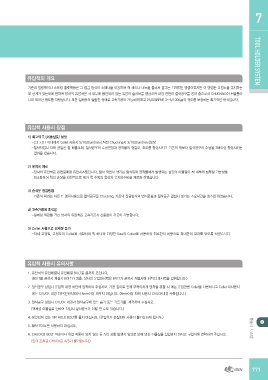

P. 771

HYDRAULIC EXPANSION CHUCK                                                                                                       TOOL HOLDER7

유압척의 개요                                                                                                                                    TOOL HOLDER SYSTEM

기존의 밀링척이나 스프링 콜렛척등은 그 잠금 방식이 스패너를 이용하여 척 헤드나 너트를 돌려서 잠그는 기계적인 방법이었지만 이 방법은 고정도를 유지하는                                            툴홀더 시스템
데 한계가 있는데에 반하여 당사의 유압척은 척 내부에 봉인되어 있는 유압이 슬리브를 팽창시켜 내경 전면이 절삭공구를 잡아 줌으로서 CHUCKING이 쉬울뿐아
니라 뛰어난 정도를 자랑합니다. 또한 일체형의 슬림한 형태로 고속가공이 가능하며(최고 25,000RPM) 3~5/1000㎛의 정도를 보장하는 획기적인 방식입니다.

유압척 사용시 장점

1) 최고의 T.I.R(동심도) 보장
   -2.5 x D1 이내에서 Collet 사용시 5/1000um(max),직접 Chucking시 3/1000um(max)보장
   -절 삭작업시 더욱 균일한 칩 배출초래, 절삭공구의 수명연장과 공작물의 정밀도, 조도를 향상시키고 기존의 척보다 절삭공구의 수명을 3배이상 향상시키는
     결과를 냈습니다.

2) 유지비 제로
   -당사의 유압척은 완전밀폐형 유압시스템입니다. 절삭 작업시 생기는 절삭유와 공작물에서 발생되는 칩등의 이물질이 척 내부에 침투할 가능성을
     최소화하여 척의 손상을 원천적으로 제거 척 수명의 향상과 유지보수비를 제로화 하였습니다.

3) 손쉬운 잠금방법
   -기존의 척과는 다른 T-렌치사용으로 절삭공구를 Chucking, 기존의 잠금방식의 번거로움과 절삭공구 결합시 생기는 소요시간을 최소화 하였습니다.

4) 고속가공에 최적합
   -일체형 외관을 가진 당사의 유압척은 고속가공시 진동없이 가공이 가능합니다.

5) Collet 사용으로 경제성 증가
   -자 체 고정밀, 고정도의 Collet을 개발하여 척 하나와 다양한 Size의 Collet을 사용하여 최소한의 비용으로 최대한의 결과를 얻도록 하였습니다.

유압척 사용시 유의사항

1. 유압척의 유압체결시 유압체결 BOLT를 끝까지 조입니다.
   (BOLT를 끝까지 체결시 BOLT가 멈춤, 당사의 유압파지력은 BOLT가 끝까지 체결시에 최적의 파지력을 발휘합니다.)

2.절삭공구 삽입시 유압척 내경 하단에 밀착하여 주십시오. 가공 깊이로 인해 부득이하게 밀착을 못할 시 에는 유압전용 Collet을 사용하시고 Collet 미사용시
   에는 CHUCK 내경 하단(밑바닥)에서 8mm이상 띄우지 마십시오. (8mm이상 띄워 사용시 CHUCK내경 수축됩니다.)

3.절삭공구 삽입시 CHUCK 내경과 절삭공구에 있는 습기 또는 기름기를 제거하여 주십시오.
   (액체성 이물질로 인하여 작업시 절삭공구가 이탈 할 수도 있습니다.)

4. 봉인되어 있는 AIR HOLE BOLT를 풀지 마십시오. (유압유가 손실되어 사용이 불가능하게 됩니다.)
5. 황삭 TOOL은 사용하지 마십시오.
6.CHUCK의 BOLT 파손이나 유압 작동이 되지 않는 등 A/S 상황 발생시 임의로 분해 또는 이물질을 삽입하지 마시고 구입처에 연락하여 주십시오.

   (임의 조치된 CHUCK은 A/S가 불가합니다.)

                                                                                                                             771
