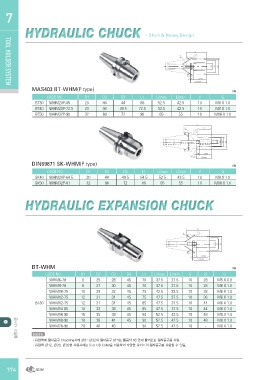

TOOL HTOOOLLDHEOLRDER SYSTEM7
HYDRAULIC ECXHPUACNKS-ISOhortN& HeCavy DHesiUgn CK

MAS403 BT-WHM(P type) ㎜

CODE NO. D1 D2 D3 L1 L2max L2min V G

BT30 WHM20P-85 20 40 44 85 52.5 42.5 10 M8 X 1.0

BT40 WHM20P-72.5 20 40 49.5 72.5 52.5 42.5 10 M8 X 1.0

BT50 WHM32P-90 32 60 72 90 65 55 10 M16 X 1.0

DIN69871 SK-WHM(P type) ㎜

CODE NO. D1 D2 D3 L1 L2max L2min V G

SK40 WHM20P-64.5 20 40 49.5 64.5 52.5 42.5 10 M8 X 1.0

SK50 WHM32P-81 32 60 72 81 65 55 10 M16 X 1.0

HYDRAULIC EXPANSION CHUCK

툴홀더 시스템 BT-WHM D1 D2 D3 D4 L1 L2max L2min V ㎜
6 25 28 45 70 37.5 27.5 10
CODE NO. 8 27 30 45 70 37.5 27.5 10 L3 G
WHM6-70 10 29 32 45 75 42.5 32.5 10 28 M5 X 0.8
WHM8-70 12 31 34 45 75 47.5 37.5 10 28 M6 X 1.0
WHM10-75 12 31 34 45 85 47.5 37.5 10 38 M6 X 1.0
WHM12-75 14 33 36 45 85 47.5 37.5 10 36 M6 X 1.0
16 35 38 45 90 52.5 42.5 10 44 M6 X 1.0
BT30 WHM12-75 18 38 41 45 90 52.5 42.5 10 44 M6 X 1.0
WHM14-85 20 40 43 - 90 52.5 42.5 10 48 M8 X 1.0
WHM16-90 48 M8 X 1.0
WHM18-90 - M8 X 1.0
WHM20-90

NOTE

ㆍ유압척에 절삭공구 Chucking시에 Ø6~Ø32의 절삭공구 샹크는 툴공차 h6 안에 들어오는 절삭공구를 사용.
ㆍ유 압척 Ø12, Ø20, Ø32형 사용시에는 D or OD Collet을 이용하여 다양한 사이즈의 절삭공구를 사용할 수 있음.
