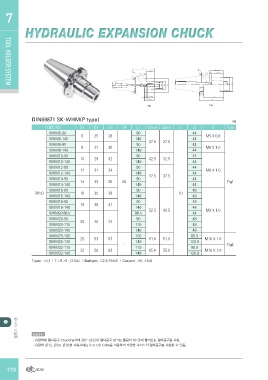

TOOL HTOOOLLDHEOLRDER SYSTEM7
HYDRAULIC EXPANSION CHUCK

DIN69871 SK-WHM(P type) ㎜

CODE NO. D1 D2 D3 D4 L1 L2max L2min V L3 G Type

WHM6-90 6 25 28 90 44 M5 X 0.8
WHM6-140 8 27 30 44
WHM8-90 140 37.5 27.5
WHM8-140 90 44
44 M6 X 1.0
140

WHM10-90 10 29 32 90 42.5 32.5 44
WHM10-140 140 44

WHM12-90 12 31 34 90 44 M6 X 1.0
WHM12-140 14 33 36 44
WHM14-90 140 47.5 37.5
WHM14-140 90 44
50 44 Fig1
140

SK50 WHM16-90 16 35 38 90 10 48
WHM16-140 140 48

WHM18-90 18 38 41 90 48
WHM18-140
140 52.5 42.5 48 M8 X 1.0
WHM20-80.5 80.5 44

WHM20-90 20 40 43 90 48
WHM20-110 110 48

WHM20-140 140 48

WHM25-105 25 53 57 105 61.0 51.0 85.9 M16 X 1.0
WHM25-140 140 120.9 M16 X 1.0
- 95.9 Fig2
WHM32-115 115 120.9
WHM32-140 32 58 63 140 65.0 55.0

Taper : AT3 | T.I.R ≥5 : /2.5xD | Bal/rpm : G2.5/15000 | Coolant : AD, AD/B

툴홀더 시스템 NOTE
ㆍ유 압척에 절삭공구 Chucking시에 Ø6~Ø32의 절삭공구 샹크는 툴공차 h6 안에 들어오는 절삭공구를 사용.
ㆍ유압척 Ø12, Ø20, Ø32형 사용시에는 D or OD Collet을 이용하여 다양한 사이즈의 절삭공구를 사용할 수 있음.
