P. 782

TOOL HTOOOLLDHEOLRDER SYSTEM7

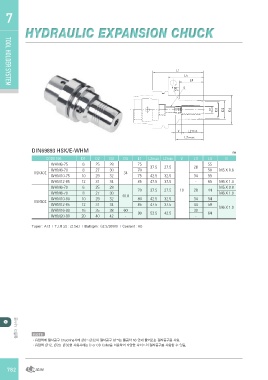

                                HYDRAULIC EXPANSION CHUCK

                                     DIN69893 HSK/E-WHM                                                                                ㎜

                                     CODE NO.          D1 D2 D3 D4 L1 L2max L2min V L3 L4                                           G

                                             WHM6-75   6   25  28        75                                 37.5 27.5       28  55
                                             WHM8-70   8   27  30        70                                                     50 M5 X 0.8
                                     HSK40E  WHM10-75  10  29  32  34
                                                                         75 42.5 32.5                                       34 55

                                             WHM12-85  12 31 34          85 47.5 37.5                                       - 65 M6 X 1.0

                                             WHM6-70   6   25  28        70                                 37.5 27.5  10   28  44  M5 X 0.8
                                             WHM8-70   8   27  30        80                                 42.5 32.5       34      M6 X 1.0
                                             WHM10-80  10  29  32  40.0
                                             WHM12-85                                                                           54
                                     HSK50E  WHM16-90
                                             WHM20-90  12 31 34          85 47.5 37.5                                       44  59 M6 X 1.0
                                                                                                                            30  64
                                                       16  35  38  60    90 52.5 42.5                                        -
                                                       20  40  42   -

                                     Taper : AT3 | T.I.R ≥5 : /2.5xD | Bal/rpm : G2.5/20000 | Coolant : AD

                            툴홀더 시스템               NOTE
                                                  ㆍ유 압척에 절삭공구 Chucking시에 Ø6~Ø32의 절삭공구 샹크는 툴공차 h6 안에 들어오는 절삭공구를 사용.
                                                  ㆍ유압척 Ø12, Ø20, Ø32형 사용시에는 D or OD Collet을 이용하여 다양한 사이즈의 절삭공구를 사용할 수 있음.

                            782
