TOOL HTOOOLLDHEOLRDER SYSTEM7

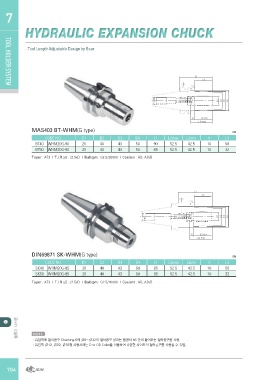

HYDRAULIC EXPANSION CHUCK

- Tool Length Adjustable Design by Gear

MAS403 BT-WHM(G type) ㎜

CODE NO. D1 D2 D3 D4 L1 L2max L2min V L3
52.5 42.5 10 50
BT40 WHM20G-90 20 40 43 50 90 52.5 42.5 10 32

BT50 WHM20G-90 20 40 43 50 85

Taper : AT3 | T.I.R ≥5 : /2.5xD | Bal/rpm : G2.5/20000 | Coolant : AD, AD/B

DIN69871 SK-WHM(G type) ㎜

CODE NO. D1 D2 D3 D4 L1 L2max L2min V L3
52.5 42.5 10 50
SK40 WHM20G-85 20 40 43 50 85 52.5 42.5 10 32

SK50 WHM20G-85 20 40 43 50 85

Taper : AT3 | T.I.R ≥5 : /2.5xD | Bal/rpm : G2.5/20000 | Coolant : AD, AD/B

툴홀더 시스템 NOTE
ㆍ유 압척에 절삭공구 Chucking시에 Ø6~Ø32의 절삭공구 샹크는 툴공차 h6 안에 들어오는 절삭공구를 사용.
ㆍ유압척 Ø12, Ø20, Ø32형 사용시에는 D or OD Collet을 이용하여 다양한 사이즈의 절삭공구를 사용할 수 있음.
