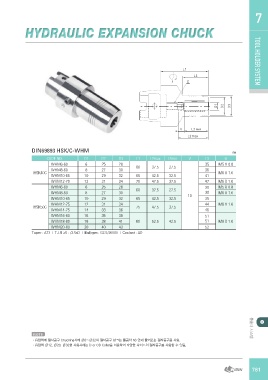

HYDRAULIC EXPANSION CHUCK TOOL HOLDER7

TOOL HOLDER SYSTEM

DIN69893 HSK/C-WHM ㎜

CODE NO. D1 D2 D3 L1 L2max L2min V L3 G
37.5 27.5 10
WHM6-60 6 25 28 60 42.5 32.5 35 M5 X 0.8
8 27 30 47.5 37.5
HSK40C WHM8-60 37.5 27.5 36 M6 X 1.0
WHM10-65 10 29 32 65 42.5 32.5 41
47.5 37.5
WHM12-70 12 31 34 70 47 M6 X 1.0
52.5 42.5
WHM6-60 6 25 28 60 30 M5 X 0.8
WHM8-60 8 27 30 30 M6 X 1.0

WHM10-65 10 29 32 65 35

HSK50C WHM12-75 12 31 34 75 44 M6 X 1.0
WHM14-75 14 33 36
46

WHM16-80 16 35 38 51
51 M8 X 1.0
WHM18-80 18 38 41 80

WHM20-80 20 40 43 52

Taper : AT3 | T.I.R ≥5 : /2.5xD | Bal/rpm : G2.5/20000 | Coolant : AD

NOTE 툴홀더 시스템

ㆍ유 압척에 절삭공구 Chucking시에 Ø6~Ø32의 절삭공구 샹크는 툴공차 h6 안에 들어오는 절삭공구를 사용.
ㆍ유압척 Ø12, Ø20, Ø32형 사용시에는 D or OD Collet을 이용하여 다양한 사이즈의 절삭공구를 사용할 수 있음.
